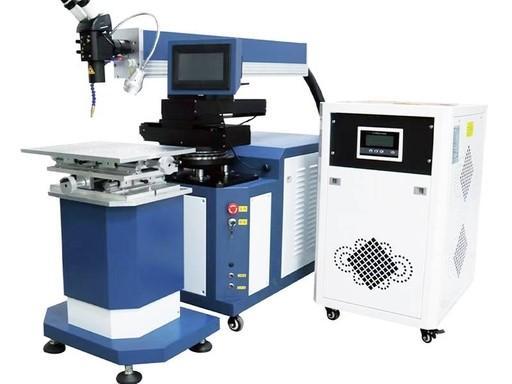

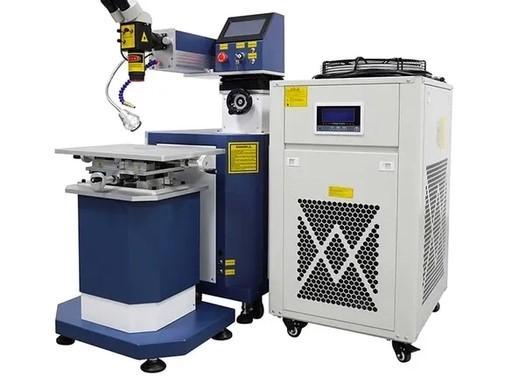

Máy hàn sửa chữa khuôn YAG
Máy hàn sửa chữa khuôn YAG
Máy hàn sửa chữa khuôn YAG (còn được gọi là máy hàn laser sửa chữa khuôn Nd:YAG) là thiết bị hàn laser chuyên dụng có độ chính xác cao, ít ảnh hưởng nhiệt, được thiết kế để sửa chữa hư hỏng khuôn, điều chỉnh kích thước và tăng cường bề mặt. Đây là công cụ cốt lõi cho sản xuất và sửa chữa khuôn mẫu hiện đại.
- Chi tiết sản phẩm
- Video
- Thông số chi tiết
Chi tiết sản phẩm
Tích hợp nhiều tính năng trong một sản phẩm, mang lại nhiều giá trị hơn cho khách hàng
I. Nguyên lý cốt lõi:
Sử dụng tinh thể neodymium-doped yttrium aluminum garnet (Nd:YAG) làm môi trường laser, laser xung cận hồng ngoại có bước sóng 1064nm được tạo ra thông qua bơm bằng đèn xenon xung.
1. Phát xạ: Đèn xenon phóng điện và phát ra ánh sáng, kích thích tinh thể YAG để tạo ra ánh sáng laser.
2. Hội tụ: Tia laser được hội tụ thành một điểm cực nhỏ có kích thước 0,1~3mm bằng hệ thống quang học.
3. Hàn nóng chảy: Điểm laser năng lượng cao ngay lập tức làm tan chảy các vùng bị hư hỏng của khuôn và dây hàn, tạo thành một vũng nóng chảy nhỏ.
4. Tạo hình: Sau khi laser được loại bỏ, vũng nóng chảy nguội nhanh chóng, tạo thành liên kết luyện kim với vật liệu nền.
II. Cấu tạo hệ thống
• Bộ phận chính: Bao gồm laser YAG, khoang cộng hưởng, đường dẫn quang hội tụ và kính hiển vi CCD.
• Bàn làm việc: Một bệ di chuyển ba chiều (X/Y/Z) chính xác để đỡ khuôn.
• Hệ thống làm mát: Một bộ làm lạnh bên ngoài để làm mát laser và đảm bảo hoạt động ổn định.
• Hệ thống điều khiển: Một bảng điều khiển CNC để điều chỉnh các thông số như năng lượng laser, độ rộng xung và tần số. • Cơ chế cấp dây (tùy chọn): Cấp dây hàn tự động và chính xác.
III. Ưu điểm công nghệ cốt lõi
1. Độ chính xác cực cao
2. Vùng ảnh hưởng nhiệt tối thiểu (ưu điểm chính)
3. Mối hàn chắc chắn và chất lượng cao
4. Hiệu quả và tiết kiệm
IV. Các kịch bản ứng dụng điển hình
• Khuôn ép phun: Sửa chữa các vết mài mòn, trầy xước, sứt mẻ và lỗ kim trên bề mặt phân khuôn, khoang và lõi.
• Khuôn đúc áp lực: Sửa chữa các vết nứt nóng và các cạnh bị sứt mẻ trong khuôn hợp kim nhôm/kẽm.
• Khuôn dập/rèn: Sửa chữa các vết mài mòn và sứt mẻ trên các cạnh cắt và đột dập. • Chỉnh sửa khuôn: Ứng dụng keo cục bộ, thay đổi kích thước và sửa chữa bằng hàn mà không cần làm lại toàn bộ khuôn.
Máy hàn sửa chữa khuôn YAG là "bác sĩ phẫu thuật laser" cho các khuôn mẫu chính xác, giải quyết hoàn hảo vấn đề hạn chế của phương pháp hàn truyền thống trong việc sửa chữa khuôn mẫu chính xác nhờ độ chính xác cao, độ biến dạng nhiệt thấp và độ bền cao.
Video
Thông số chi tiết
Tối ưu và đổi mới, mang đến sản phẩm nhanh hơn, ổn định hơn, an tâm hơn
