Máy khắc quang học
Máy khắc quang học

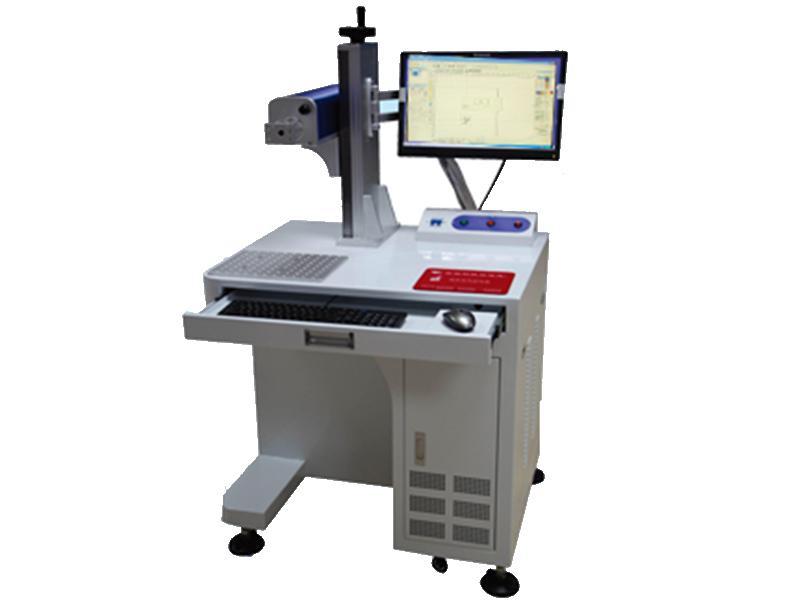

Máy khắc laser sợi quang là thiết bị công nghiệp sử dụng laser sợi quang làm lõi để tạo ra các vết khắc vĩnh viễn trên bề mặt vật liệu bằng laser có mật độ năng lượng cao. Hiện nay, chúng là thiết bị khắc laser được sử dụng rộng rãi nhất và tiết kiệm chi phí nhất.
- Chi tiết sản phẩm
- Video
- Thông số chi tiết
Chi tiết sản phẩm
Tích hợp nhiều tính năng trong một sản phẩm, mang lại nhiều giá trị hơn cho khách hàng
I. Cấu trúc cơ bản
1. Thành phần lõi laser sợi quang: kích thước nhỏ, hiệu suất cao, tuổi thọ dài, thường có các công suất đầu ra 20W/30W/50W/100W.
2. Hệ thống quét điện kế: động cơ tốc độ cao điều khiển sự lệch hướng của thấu kính, kiểm soát chuyển động nhanh của điểm laser để khắc hình và chữ.
3. Thấu kính trường (thấu kính hội tụ): hội tụ tia laser thành một điểm cực nhỏ, đảm bảo độ chính xác khi khắc.
4. Máy tính điều khiển + phần mềm khắc: chỉnh sửa văn bản, logo, mã QR, số seri, ngày tháng, v.v.
5. Vỏ máy và hệ thống làm mát: các mẫu công suất thấp chủ yếu được làm mát bằng không khí, loại bỏ nhu cầu sử dụng máy làm lạnh, dẫn đến cấu trúc đơn giản hơn.
II. Nguyên lý hoạt động
Sau khi tia laser được truyền qua sợi quang, bị lệch hướng bởi điện kế và được hội tụ, nó ngay lập tức đốt cháy hoặc oxy hóa bề mặt vật liệu ở nhiệt độ cao,
tạo thành một dấu khắc rõ ràng, vĩnh cửu và không thể xóa được. Nó có thể đánh dấu văn bản, hoa văn, mã QR, ngày sản xuất, số lô, mã chống hàng giả, v.v.
III. Các tính năng chính
• Tốc độ và hiệu quả cao: Nhanh hơn nhiều so với in phun mực truyền thống và khắc điện, phù hợp với dây chuyền sản xuất khối lượng lớn.
• Đánh dấu vĩnh viễn, chống mài mòn, chống phai màu, không bị mài mòn, chịu nhiệt độ cao và chống giả mạo, phù hợp cho việc chống hàng giả và truy xuất nguồn gốc.
• Độ chính xác cao và đường nét mảnh: Có khả năng in văn bản cực kỳ mảnh và mã QR siêu nhỏ.
• Phạm vi vật liệu áp dụng rộng: Hầu hết các kim loại (thép, nhôm, đồng, hợp kim) và một số loại nhựa kỹ thuật.
• Không cần bảo trì và tuổi thọ cao: Laser sợi quang có tuổi thọ lên đến 100.000 giờ, hầu như không cần vật tư tiêu hao và dẫn đến chi phí vận hành cực kỳ thấp.
• Kích thước nhỏ gọn và tiết kiệm năng lượng: Hầu hết được làm mát bằng không khí, tiêu thụ ít điện năng và không tạo ra khí thải hoặc chất lỏng.
IV. Ứng dụng điển hình
• Dụng cụ phần cứng: Khắc dấu dao, kìm, cờ lê
• Thiết bị điện tử & gia dụng: Vỏ điện thoại, bộ sạc, động cơ, bo mạch PCB
• Phụ tùng ô tô: Vòng bi, bánh răng, piston, số khung xe
• Thiết bị y tế: Dụng cụ phẫu thuật, số seri cấy ghép
• Trang sức & phụ kiện: Khắc nhẫn vàng và bạc, dây chuyền
• Bao bì thực phẩm & dược phẩm: Ngày sản xuất, số lô, mã QR để truy xuất nguồn gốc
V. Tóm tắt
Máy khắc dấu sợi quang. Lựa chọn ưu tiên cho việc khắc dấu trên kim loại
Ưu điểm: Khắc dấu vĩnh viễn, tốc độ cao, độ chính xác cao, không cần vật tư tiêu hao, ổn định và bền bỉ, bảo trì đơn giản.
Nhược điểm: Kém hiệu quả hơn trên thủy tinh trong suốt, gốm sứ và một số loại nhựa màu sáng (thường được khắc bằng máy khắc CO₂ hoặc UV).
Video
Thông số chi tiết
Tối ưu và đổi mới, mang đến sản phẩm nhanh hơn, ổn định hơn, an tâm hơn
| Tham số | Thông số kỹ thuật | Mô tả chi tiết/ ứng dụng |
|---|---|---|
| Loại laser | Laser xung Q-switched quang học (MOPA tùy chọn) | Chế độ điều chỉnh Q tiêu chuẩn: Tỷ lệ hiệu suất trên giá thành cao; MOPA: Độ rộng xung có thể điều chỉnh, phù hợp cho việc đánh dấu chi tiết/màu sắc. |
| bước sóng laser | 1064 nm (cận hồng ngoại) | Bước sóng chuẩn của kim loại và hầu hết các vật liệu cứng |
| Công suất đầu ra | 20W / 30W / 50W / 100W | 20-30W: Khắc họa tiết tinh xảo thông thường; 50W trở lên: Khắc sâu / Tốc độ cao |
| Chất lượng chùm tia (M²) | 1.2 ~ 1.8 | Giá trị càng nhỏ thì điểm lấy nét càng nhỏ và đường kẻ càng mảnh. |
| tần số lặp lại | 20 ~ 1000 kHz (Tuỳ chỉnh) | Tần số cao: thích hợp cho công việc tốc độ cao/chi tiết; Tần số thấp: thích hợp cho khắc sâu. |
| Độ rộng xung | 4 ~ 200 ns (mức ns) | Các mẫu MOPA có tính năng điều chỉnh độ rộng xung độc lập và vùng ảnh hưởng nhiệt nhỏ hơn. |
| Năng lượng xung đơn | 0.5 ~ 1.0 mJ | Xác định năng lượng của một xung laser đơn lẻ |
| Tốc độ đánh dấu tối đa | 7000 ~ 12000 mm/s | Phụ thuộc vào hiệu suất của điện kế và bo mạch điều khiển. |
| Phạm vi đánh dấu tiêu chuẩn | 100 × 100 mm | Tùy chọn: 70×70 / 150×150 / 300×300 mm |
| Độ sâu đánh dấu | 0.01 ~ 0.5 mm (Tùy thuộc vào vật liệu/công suất) | Máy 50W có thể khắc kim loại dày đến 0,3-0,5mm. |
| Chiều rộng đường kẻ tối thiểu | 0.01 ~ 0.06 mm | Liên quan đến thấu kính lấy nét và chất lượng điểm ảnh |
| Số ký tự tối thiểu | 0.1 ~ 0.2 mm | Có thể in các phông chữ rất nhỏ / mã QR. |
| Khả năng lặp lại | ±0.001 ~ ±0.003 mm | Đảm bảo tính nhất quán trong sản xuất hàng loạt |
| Hệ thống quét | Galvo motor tốc độ cao (SCANLAB v.v) | Phản hồi nhanh, độ ổn định cao và tuổi thọ dài. |
| Khẩu độ (F-theta) | Cấu hình tiêu chuẩn f=160mm / Cấu hình tùy chọn f=254mm | Xác định phạm vi đánh dấu và độ chính xác lấy nét. |
| File hỗ trợ | PLT, DXF, AI, BMP, JPG | Tương thích với các tệp CorelDRAW/AutoCAD |
| Phương pháp làm mát | Làm mát bằng không khí (không cần linh kiện tiêu hao, không cần bảo trì) | Không cần máy làm lạnh nước, kích thước nhỏ gọn. |
| Nguồn điện | AC 220V ±10% / 50Hz | Nguồn điện một pha, tương thích với các ổ cắm công nghiệp tiêu chuẩn. |
| Tổng mức tiêu thụ điện năng | 500W ~ 1500W | 20W xấp xỉ 500W; 50W xấp xỉ 1,5kW. |
| Nhiệt độ hoạt động | 10℃ ~ 35℃ | Đảm bảo tuổi thọ ổn định của laser |
| Độ ẩm hoạt động | 15% ~ 85% ((Không có hiện tượng ngưng tụ)) | Chống ẩm và chống bụi |
| Kích thước thiết bị (Dài × Rộng × Cao) | Kích thước xấp xỉ 820×640×1500 mm | Kích thước tiêu chuẩn của tủ (có thể tùy chỉnh) |
| Tổng trọng lượng | Khoảng 80 ~ 120 kg | Tùy thuộc vào cấu hình và vật liệu giá đỡ. |
| Tuổi thọ laser | ≥100.000 giờ | Hầu như không cần bảo trì, chi phí vận hành dài hạn thấp. |
Hướng dẫn nhanh lựa chọn thông số
• Khắc tinh (Linh kiện điện tử / Trang sức): Chọn MOPA 20-30W, gương trường nhỏ, tần số cao, độ rộng xung hẹp.
• Khắc sâu (Khuôn mẫu / Phần cứng): Chọn 50-100W, tần số thấp, năng lượng cao.
• Sản xuất hàng loạt tốc độ cao (Dây chuyền sản xuất): Chọn 30-50W, gương điện kế tốc độ cao, gương trường khổ lớn.
