Máy khắc laser định vị tự động trực quan
Máy khắc laser định vị tự động trực quan

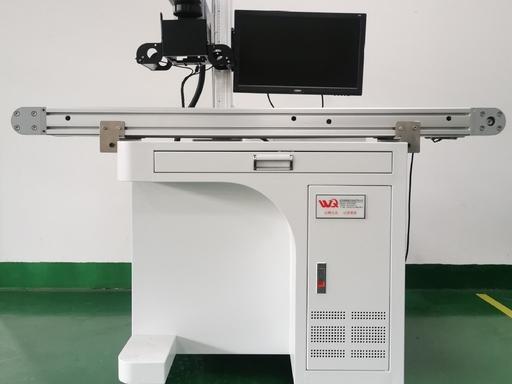

Máy khắc laser định vị tự động bằng hình ảnh (còn gọi là máy khắc laser định vị bằng hình ảnh CCD) là thiết bị khắc tự động tích hợp hệ thống định vị hình ảnh độ chính xác cao với công nghệ khắc laser sợi quang/tia cực tím/CO₂. Máy sử dụng camera công nghiệp CCD để thu thập hình ảnh phôi trong thời gian thực, và thuật toán AI tự động xác định vị trí và tư thế của phôi. Không cần đến các thiết bị định vị chính xác thủ công, máy có thể hoàn thành việc khắc/khắc laser/viết chữ tốc độ cao, chính xác, giải quyết hoàn hảo các nhược điểm của máy khắc truyền thống như "định vị thủ công chậm, độ chính xác kém và hiệu quả thấp". Đây là thiết bị khắc cốt lõi cho các dây chuyền sản xuất tự động trong các ngành công nghiệp như điện tử 3C, phần cứng và phụ tùng ô tô, bao bì thực phẩm và thiết bị y tế.
- Chi tiết sản phẩm
- Video
- Thông số chi tiết
Chi tiết sản phẩm
Tích hợp nhiều tính năng trong một sản phẩm, mang lại nhiều giá trị hơn cho khách hàng
Ưu điểm và điểm nổi bật chính
1. Định vị tự động, hoàn toàn giải phóng lao động thủ công
• Không cần định vị thủ công chính xác hoặc các đồ gá phức tạp tùy chỉnh; phôi có thể được đặt ở bất kỳ đâu và được tự động nhận dạng và định vị với độ chính xác định vị ±0,01mm.
• Một máy có thể thay thế 2-3 công nhân, tăng hiệu quả khắc dấu lên hơn 300%, giảm đáng kể chi phí nhân công và tránh lãng phí do lỗi định vị thủ công.
2. Tốc độ cao và chính xác, thích ứng với mọi kịch bản khắc dấu
• Tốc độ khắc dấu lên đến 7000mm/s, độ mịn đường kẻ ≤0,01mm, hỗ trợ khắc tất cả các loại nhãn bao gồm mã QR, mã vạch, ngày sản xuất, logo, số seri và mã chống hàng giả.
• Tương thích với nhiều loại laser khác nhau như laser sợi quang, laser tia cực tím và laser CO₂, có khả năng khắc hầu hết các vật liệu bao gồm kim loại (thép không gỉ, nhôm, đồng, v.v.), nhựa, thủy tinh, da và bao bì giấy.
3. Khả năng thích ứng linh hoạt, đa chức năng
• Hỗ trợ thay đổi nhanh chóng cho nhiều loại và lô nhỏ phôi. Chỉ cần nhập mẫu khắc cho phôi mới; không cần thay thế đồ gá, thời gian thay đổi ≤ 5 phút.
• Có thể thích ứng với nhiều kịch bản khác nhau bao gồm khắc trực tuyến trên dây chuyền sản xuất, khắc ngoại tuyến trên máy tính để bàn và khắc đa trạm xoay, phù hợp với các bố cục dây chuyền sản xuất khác nhau.
4. Ổn định và đáng tin cậy, bảo trì đơn giản
• Sử dụng laser nhập khẩu, camera CCD cấp công nghiệp và gương điện kế độ chính xác cao. Các thành phần cốt lõi có tuổi thọ lên đến 100.000 giờ, tỷ lệ hỏng hóc cực thấp và hỗ trợ hoạt động liên tục 24 giờ.
• Giao diện người dùng đơn giản và trực quan, cho phép người mới bắt đầu nhanh chóng làm quen. Bảo trì định kỳ chỉ cần vệ sinh thấu kính và hiệu chuẩn định kỳ, dẫn đến chi phí bảo trì cực kỳ thấp.
• Được trang bị các thiết bị bảo vệ an toàn và cửa sổ an toàn laser, đáp ứng các tiêu chuẩn an toàn công nghiệp để vận hành không lo lắng.
Nguyên lý hoạt động cốt lõi:
1. Thu nhận và định vị hình ảnh: Camera công nghiệp CCD chụp ảnh phôi. Hệ thống tự động nhận dạng đường viền và các điểm đặc trưng của phôi, tính toán chính xác vị trí và độ lệch góc, và tạo ra tọa độ định vị.
2. Bù trừ khắc laser tự động: Phần mềm khắc tự động bù trừ đường khắc laser dựa trên tọa độ định vị, đảm bảo khắc chính xác tại vị trí đã đặt trước bất kể sự lệch hướng hoặc xoay của phôi.

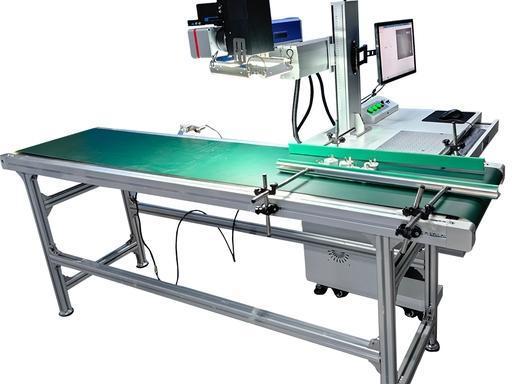

3. Tích hợp dây chuyền sản xuất tự động (Tùy chọn): Khi kết hợp với băng tải, có thể định vị tự động và khắc liên tục phôi trong quá trình di chuyển trực tuyến, loại bỏ nhu cầu tải và dỡ hàng thủ công và thích ứng với các dây chuyền sản xuất tự động.
4. Khả năng truy xuất nguồn gốc dữ liệu (Tùy chọn): Việc tích hợp với hệ thống MES cho phép truy xuất nguồn gốc toàn bộ quy trình về nội dung đánh dấu, thời gian và thông tin sản phẩm, đáp ứng các yêu cầu truy xuất nguồn gốc trong công nghiệp.
Video
Thông số chi tiết
Tối ưu và đổi mới, mang đến sản phẩm nhanh hơn, ổn định hơn, an tâm hơn
| Tham số | Thông số kỹ thuật | Ghi chú |
|---|---|---|
| Mô hình thiết bị | Máy khắc laser định vị tự động trực quan (mẫu dây chuyền lắp ráp) | Hỗ trợ tùy chỉnh trên máy tính để bàn, tủ rack và trực tuyến. |
| Loại laser | Laser sợi quang (20W/30W/50W) / Laser tia cực tím (3W/5W) / Laser CO₂ (30W/60W) | Hãy lựa chọn theo nhu cầu của bạn: cáp quang cho kim loại, tia UV cho nhựa/thủy tinh và CO₂ cho giấy/da. |
| Độ chính xác định vị | ±0.01mm | Khả năng lặp lại định vị trực quan |
| Độ chính xác của việc đánh dấu | ±0.005mm | Độ chính xác của vạch chia trên điện kế |
| Tốc độ đánh dấu | ≤7000mm/s | Có thể điều chỉnh |
| Phạm vi đánh dấu | 100×100mm / 150×150mm / 200×200mm (có thể tùy chỉnh) | Có các tùy chọn về điện kế và thấu kính trường. |
| Hệ thống thị giác | Camera công nghiệp CCD độ phân giải cao + thuật toán định vị hình ảnh AI | Hỗ trợ nhận dạng đa góc và đa tính năng. |
| Tốc độ dây chuyền băng tải | 0-30m/phút (tần số có thể điều chỉnh) | Thích nghi với nhịp điệu dây chuyền lắp ráp |
| Thông số công suất | AC 220V 50Hz | Công suất định mức 1,5-3kW (dựa trên công suất laser) |
| Kích thước tổng thể | 1500×800×1600mm (Mẫu sản xuất hàng loạt, có thể tùy chỉnh) | Phiên bản dành cho máy tính để bàn nhỏ gọn hơn. |
Các ngành và kịch bản ứng dụng
• Ngành điện tử 3C: In mã QR và số seri lên vỏ điện thoại, chip, bo mạch PCB và linh kiện điện tử để truy xuất nguồn gốc sản phẩm;
• Ngành phần cứng và phụ tùng ô tô: In logo, thông số kỹ thuật và ngày sản xuất lên phụ tùng ô tô, dụng cụ phần cứng và sản phẩm thép không gỉ; chống mài mòn và chống giả mạo;
• Ngành bao bì thực phẩm: In trực tuyến ngày sản xuất, số lô và mã chống hàng giả lên túi đựng thực phẩm, chai nước giải khát và thùng carton; tương thích với dây chu yền sản xuất;
• Ngành thiết bị y tế: In số lô và số seri lên hộp đựng thiết bị y tế và dược phẩm, đáp ứng yêu cầu về độ sạch và truy xuất nguồn gốc của ngành y tế;
• Ngành hóa chất và mỹ phẩm hàng ngày: In logo và ngày sản xuất lên chai và hộp đựng mỹ phẩm để nâng cao hình ảnh thương hiệu;
• Ngành phần cứng và vật liệu xây dựng: In thông số kỹ thuật và mẫu mã lên ống, thanh định hình và các bộ phận phần cứng; dấu hiệu vĩnh cửu không bị bong tróc.
