光纤打标机
光纤打标机

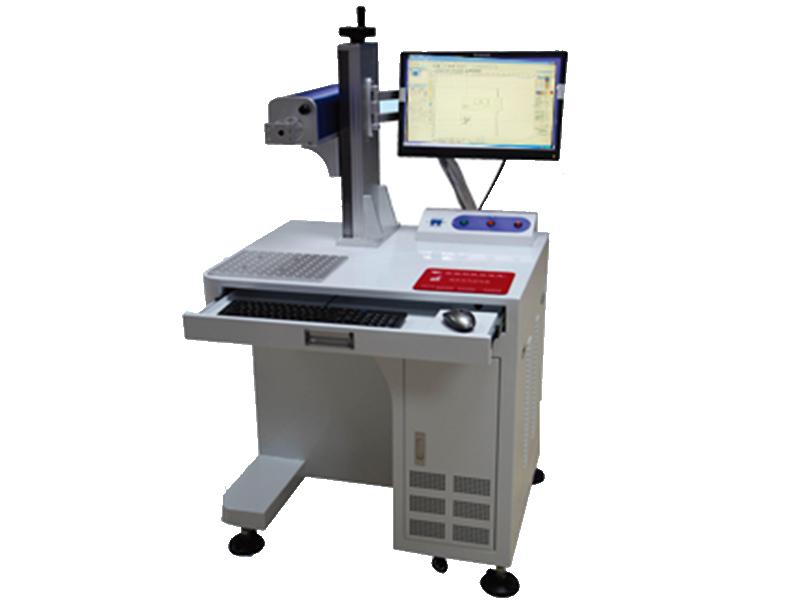

光纤激光打标机，是以光纤激光器为核心，利用高能量密度激光在材料表面实现永久性标记的工业设备，也是目前应用最广、性价比最高的激光打标设备。
- 产品详情
- 视频
- 详细参数
产品详情
集众多功能于一身，为客户创造更多价值
一、基本结构
- 光纤激光器核心部件，体积小、效率高、寿命长，常用功率 20W/30W/50W/100W。
- 振镜扫描系统高速电机带动镜片偏转，控制激光光斑快速移动，实现图案、文字雕刻。
- 场镜（聚焦镜）把激光聚焦成极小光斑，保证打标精细度。
- 控制电脑 + 打标软件编辑文字、LOGO、二维码、序列号、日期等。
- 机柜与冷却中低功率多为风冷，无需冷水机，结构简单。
- 二、工作原理
激光束经光纤传输、振镜偏转、聚焦后，在材料表面瞬间高温烧灼或氧化，
形成清晰、永久、不脱落的标记，可打文字、图案、二维码、生产日期、批号、防伪码等。
三、主要特点
- 速度快、效率高比传统油墨喷码、电腐蚀快很多，适合大批量流水线。
- 标记永久耐磨不褪色、不磨损、耐高温、防篡改，适合防伪与追溯。
- 精度高、线条细可打出极精细的文字和微小二维码。
- 适用材料广绝大多数金属（钢、铝、铜、合金）和部分工程塑料。
- 免维护、寿命长光纤激光器寿命可达 10 万小时，几乎无耗材，运行成本极低。
- 体积小、节能环保多数风冷，耗电少，无废气废液。
四、典型应用
- 五金工具：刀具、钳子、扳手打标
- 电子电器：手机壳、充电器、电机、PCB 板
- 汽配件：轴承、齿轮、活塞、车架号
- 医疗器械：手术器械、植入件编号
- 首饰饰品：金银戒指、项链刻字
- 食品医药包装：生产日期、批号、二维码追溯
五、简单总结
光纤打标机 = 金属打标首选
优点：永久标记、速度快、精度高、无耗材、稳定耐用、维护简单。
缺点：对透明玻璃、陶瓷、部分浅色塑料效果一般（这类通常用 CO₂打标机或紫外打标机）。
视频
详细参数
优化创新，让产品，更快，更稳定，更放心
| 参数类别 | 技术参数 | 详细说明 / 常见规格 |
|---|---|---|
| 激光类型 | 光纤调 Q 脉冲激光器 (MOPA 可选) | 标准调 Q：性价比高；MOPA：脉宽可调，适合精细 / 彩色打标 |
| 激光波长 | 1064 nm (近红外) | 金属及多数硬质材料的标准波长 |
| 输出功率 | 20W / 30W / 50W / 100W | 20-30W：通用精细打标；50W+：深雕 / 高速 |
| 光束质量 (M²) | 1.2 ~ 1.8 | 数值越小，聚焦光斑越小、标记越精细 |
| 重复频率 | 20 ~ 1000 kHz (可调) | 高频：适合高速 / 精细；低频：适合深雕 |
| 脉冲宽度 | 4 ~ 200 ns (ns 级) | MOPA 机型脉宽独立可调，热影响区更小 |
| 单脉冲能量 | 0.5 ~ 1.0 mJ | 决定单次激光冲击能量 |
| 最大打标速度 | 7000 ~ 12000 mm/s | 取决于振镜性能与控制卡 |
| 标准打标范围 | 100 × 100 mm | 可选：70×70 / 150×150 / 300×300 mm |
| 打标深度 | 0.01 ~ 0.5 mm (视材料 / 功率) | 50W 可深雕0.3-0.5mm金属 |
| 最小线宽 | 0.01 ~ 0.06 mm | 与聚焦镜、光斑质量相关 |
| 最小字符 | 0.1 ~ 0.2 mm | 可标记极小字体 / 二维码 |
| 重复定位精度 | ±0.001 ~ ±0.003 mm | 保证批量生产一致性 |
| 扫描系统 | 数字高速振镜 (SCANLAB 等) | 响应快、稳定性高、寿命长 |
| 场镜 (F-theta) | 标配 f=160mm / 选配 f=254mm | 决定打标范围与聚焦精度 |
| 控制软件 | 支持 PLT, DXF, AI, BMP, JPG | 兼容 CorelDRAW/AutoCAD 文件 |
| 冷却方式 | 风冷 (无耗材、免维护) | 无需水冷机，体积小 |
| 供电要求 | AC 220V ±10% / 50Hz | 单相电，适配普通工业插座 |
| 整机功耗 | 500W ~ 1500W | 20W 约 500W；50W 约 1.5kW |
| 工作温度 | 10℃ ~ 35℃ | 保证激光器稳定寿命 |
| 工作湿度 | 15% ~ 85% (无凝露) | 防潮防尘 |
| 设备尺寸 (L×W×H) | 约 820×640×1500 mm | 标准柜式机尺寸（可定制） |
| 整机重量 | 约 80 ~ 120 kg | 视配置与机架材质 |
| 激光器寿命 | ≥100,000 小时 | 几乎免维护，长期使用成本低 |
参数速选指南
- 精细标记 (电子元件 / 珠宝)：选 MOPA 20-30W、小场镜、高频率、窄脉宽。
- 深度雕刻 (模具 / 五金)：选 50-100W、低频率、高能量。
- 高速量产 (流水线)：选 30-50W、高速振镜、大幅面场镜。
