Máy phân phối chất lỏng tự động

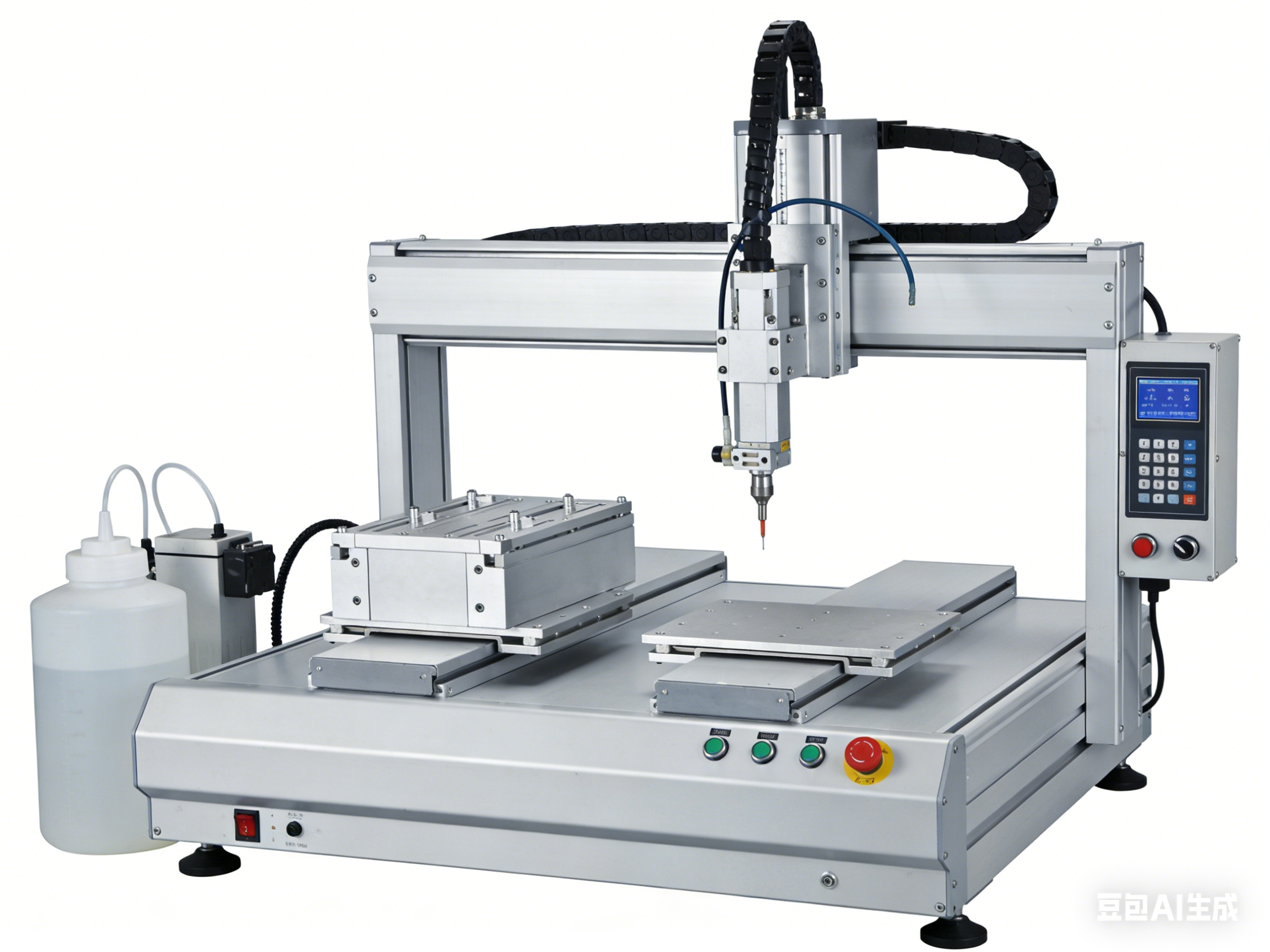

Máy phân phối tự động là thiết bị điều khiển chất lỏng tự động có độ chính xác cao, chủ yếu được sử dụng để phân phối định lượng chính xác, phủ, đóng gói và niêm phong các chất lỏng như chất kết dính, kem hàn, mực in, silicone, chất kết dính epoxy và chất kết dính UV. Chúng được sử dụng rộng rãi trong điện tử 3C, chất bán dẫn, điện tử ô tô, chiếu sáng LED và các mô-đun truyền thông, thay thế lao động thủ công để đạt được quy trình phân phối ổn định, hiệu quả và nhất quán.
- Chi tiết sản phẩm
- Video
- Thông số chi tiết
Chi tiết sản phẩm
Tích hợp nhiều tính năng trong một sản phẩm, mang lại nhiều giá trị hơn cho khách hàng
Cấu trúc cốt lõi và nguyên lý hoạt động

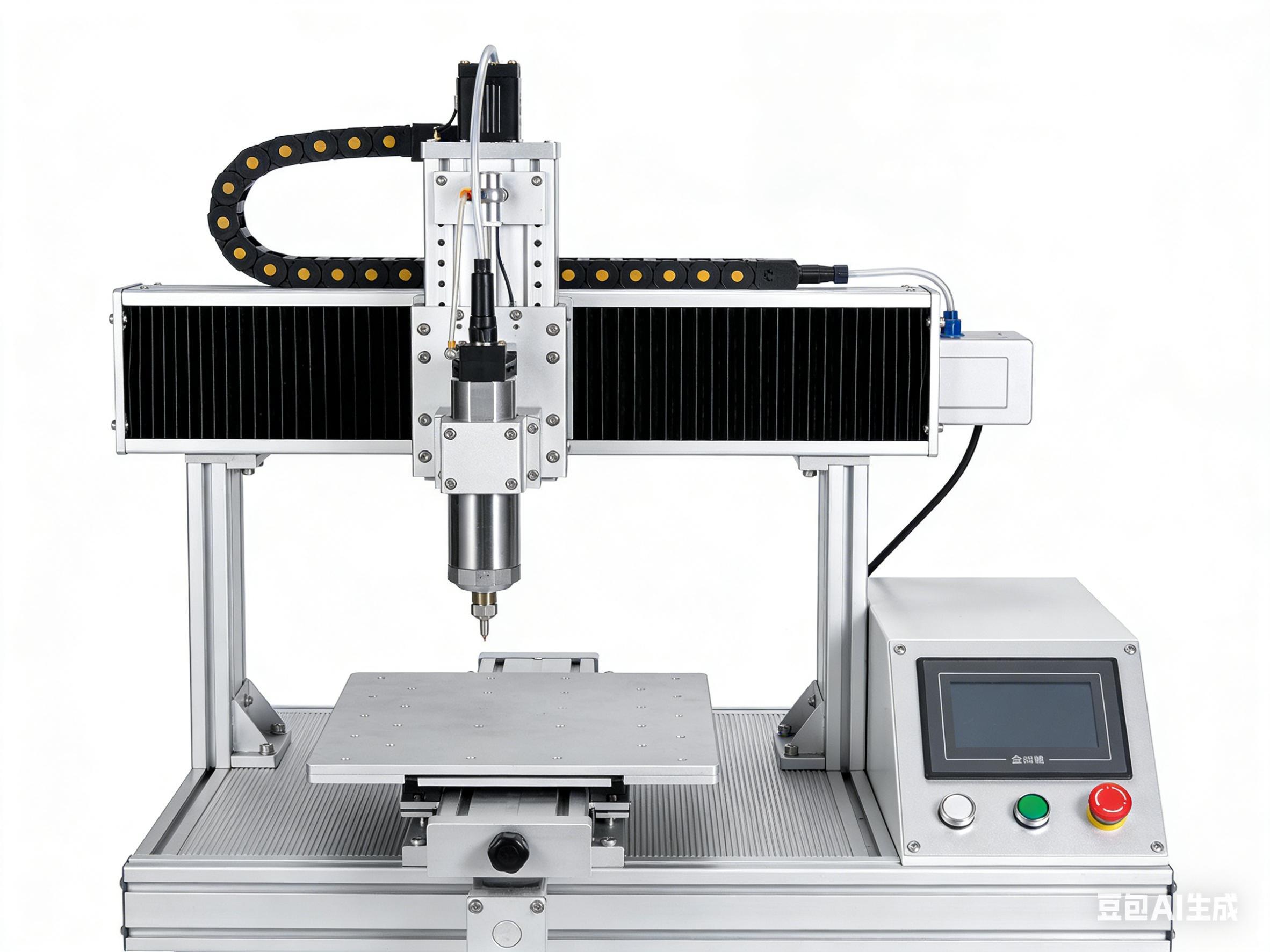

1. Nền tảng chuyển động ba trục/bốn trục: Hệ thống truyền động servo/bước trục X/Y/Z cho định vị tốc độ cao, chính xác. Một số mẫu bao gồm khả năng xoay trục R để phân phối đa góc.
2. Hệ thống định vị bằng hình ảnh (CCD): Tự động nhận diện vị trí phôi và hiệu chỉnh độ lệch, cho phép tải không đều và phân phối chính xác cao.
3. Hệ thống điều khiển chất lỏng: Bao gồm van phân phối, bình áp suất, bơm định lượng và thiết bị hút ngược, đảm bảo phân phối ổn định mà không bị kéo sợi hoặc nhỏ giọt.
4. Hệ thống điều khiển: Lập trình PLC + màn hình cảm ứng, hỗ trợ chỉnh sửa đường dẫn, lưu trữ thông số, thống kê sản xuất và liên kết I/O.
5. Khung và bảo vệ: Cấu trúc kim loại tấm kín hoàn toàn, chống bụi và chống tĩnh điện, phù hợp với môi trường sạch sẽ trong các xưởng điện tử.
Các ngành công nghiệp áp dụng và ứng dụng điển hình
• Ngành công nghiệp điện tử: Phân phối bo mạch PCB, trám khe chip, đóng gói BGA, gia cố bo mạch mềm FPC, phân phối đầu nối, cố định mô-đun camera.
• Điện tử tiêu dùng: Niêm phong khung điện thoại di động, đóng gói pin, phân phối keo tai nghe, chống thấm nước cho khung màn hình.
• Điện tử ô tô: Đổ keo cảm biến, cố định dây dẫn, niêm phong đèn pha, phân phối keo bo mạch ECU.
• LED/Chiếu sáng: Phân phối hạt đèn, cố định thấu kính, niêm phong chống thấm nước.
• Năng lượng mới/Truyền thông: Đổ keo đầu nối, niêm phong mô-đun, gia cường linh kiện.
Đặc điểm và ưu điểm của sản phẩm
1. Độ chính xác phân phối cao: Độ lặp lại cao và kiểm soát chính xác thể tích phân phối, không rò rỉ, không chấm sai, không tràn, đảm bảo tính nhất quán của sản phẩm.
2. Hiệu suất sản xuất cao: Có khả năng hoạt động liên tục 24 giờ, tốc độ cao, thời gian chu kỳ ổn định, hiệu suất vượt xa lao động thủ công, tăng đáng kể năng lực sản xuất.
3. Độ ổn định cao: Được trang bị chức năng chống kéo sợi và chống nhỏ giọt, điều khiển vòng kín áp suất keo, sản xuất liên tục mà không bị tắc nghẽn hoặc tràn keo.
4. Khả năng tương thích cao: Hỗ trợ nhiều loại chất lỏng như silicone, epoxy, keo UV, kem hàn, keo đỏ và keo kỵ khí, thích ứng với nhiều quy trình khác nhau.
5. Độ thông minh cao: Hỗ trợ định vị tự động bằng camera CCD, chỉnh sửa quỹ đạo, lưu trữ công thức, cảnh báo bất thường và truy xuất nguồn gốc dữ liệu. 6. Cải thiện môi trường làm việc bằng cách giảm tiếp xúc của con người với hóa chất, giảm thiểu sự bay hơi mùi và ô nhiễm, đồng thời nâng cao sự sạch sẽ và an toàn trong xưởng.
7. Giảm chi phí, tiết kiệm nhân công, giảm lãng phí keo và tăng năng suất, phù hợp cho sản xuất tiêu chuẩn quy mô lớn.
Video
Thông số chi tiết
Tối ưu và đổi mới, mang đến sản phẩm nhanh hơn, ổn định hơn, an tâm hơn
Thông số kỹ thuật (Loại thông dụng)
• Hành trình làm việc: 300×300×100mm / 400×400×100mm (Có thể tùy chỉnh)
• Độ chính xác định vị lặp lại: ±0.01mm
• Độ chính xác phân phối: ±0.005ml
• Phương pháp truyền động: Động cơ Servo / Động cơ bước
• Phương pháp điều khiển: PLC + Màn hình cảm ứng
• Phương pháp lập trình: Lập trình trực tiếp / Nhập file
• Các loại keo áp dụng: Silicone, Epoxy, Keo UV, Keo hàn, Keo đỏ, v.v.
• Phương pháp phân phối: Bình áp suất / Van vít / Van phun
• Cấu trúc bên ngoài: Đặt sàn, vỏ kim loại kín hoàn toàn, không có logo lộ ra ngoài, thẩm mỹ và sạch sẽ.
