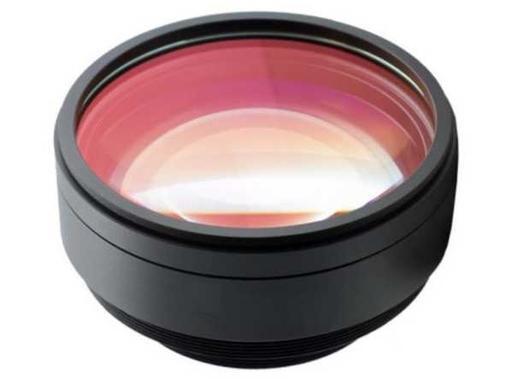

Thấu kính trường laser
Thấu kính trường laser
Thành phần quang học cốt lõi của hệ thống xử lý laser hoạt động hoàn hảo với gương điện kế để hội tụ chùm tia laser một cách chính xác, đồng đều và phẳng trên toàn bộ mặt phẳng xử lý.
- Lợi thế sản phẩm
- Thông số chi tiết
Lợi thế sản phẩm
Tích hợp nhiều tính năng trong một sản phẩm, mang lại nhiều giá trị hơn cho khách hàng
✅ Giá trị cốt lõi
• Tập trung trường phẳng cho kết quả nhất quán: Đặc tính quét tuyến tính F-Theta độc đáo (y=f・θ) loại bỏ hoàn toàn quang sai cong trường, đảm bảo các mặt phẳng tiêu điểm đồng phẳng và kích thước điểm đồng nhất trên toàn bộ hình ảnh. Hiệu ứng xử lý ở các cạnh và trung tâm hoàn toàn nhất quán, không có sự khác biệt về độ sâu hoặc độ dày.
• Quét tuyến tính tốc độ cao: Vị trí điểm và góc điện kế có mối tương quan tuyến tính chặt chẽ, đạt được khả năng quét không bị biến dạng, tốc độ cao và ổn định.
• Độ truyền dẫn cao và ngưỡng chịu hư hại cao: Thiết kế quang học chính xác + chất nền chất lượng cao + lớp phủ chống phản xạ băng thông rộng dẫn đến tổn thất ánh sáng thấp, khả năng chịu công suất cao và tuổi thọ dài.
• Đa bước sóng và phạm vi bao phủ toàn diện: Bao gồm các bước sóng phổ biến như sợi quang (1064nm), ánh sáng xanh (532nm), tia cực tím (355nm) và CO₂ (10,6μm), phù hợp cho việc đánh dấu, cắt, hàn, khắc, gia công vi mô, in 3D, v.v.
✅ Các kịch bản ứng dụng
• Thấu kính trường sợi quang: Đánh dấu kim loại, khắc phần cứng, làm khuôn, năng lượng mới, hàn chính xác
• Thấu kính trường ánh sáng xanh: Khắc thủy tinh/tinh thể, trang sức, chất bán dẫn, gia công tinh các vật liệu dễ vỡ
• Thấu kính trường tia cực tím: PCB, nhựa, vật tư y tế, điện tử 3C, gia công nguội không gây hư hại do nhiệt
• Thấu kính trường CO₂: Acrylic, da, gỗ, vải, cắt và khắc quảng cáo
Thông số chi tiết
Tối ưu và đổi mới, mang đến sản phẩm nhanh hơn, ổn định hơn, an tâm hơn
| Thông số kỹ thuật của mô hình | Bước sóng áp dụng | Khoảng cách đánh dấu (mm) | Tiêu cự f (mm) | Khoảng cách làm việc (mm) | Điểm sáng tới tối đa | Ứng dụng điển hình |
|---|---|---|---|---|---|---|
| F100 | Sợi quang / Tia cực tím | 60×60 | 100 | 92 | 8mm | Khắc dấu siêu nhỏ chính xác |

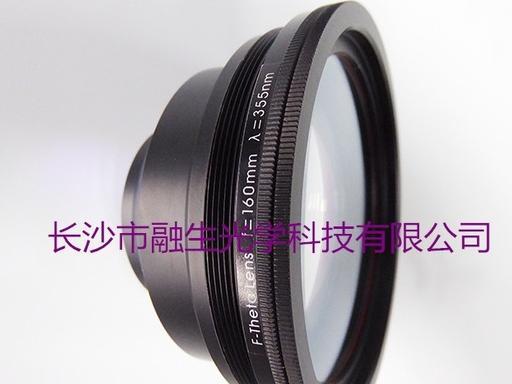

| F160 | Sợi quang / Ánh sáng xanh / Tia cực tím | 110×110 | 160 | 148 | 10mm | Đánh dấu tiêu chuẩn phổ thông |
| F210 | Sợi quang / Ánh sáng xanh / Tia cực tím | 150×150 | 210 | 195 | 12mm | Đánh dấu định dạng trung bình |

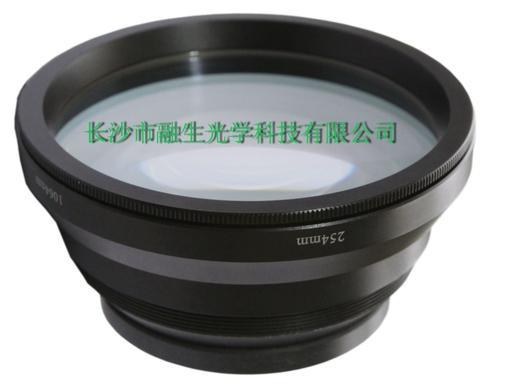

| F254 | Sợi quang / CO₂ | 200×200 | 254 | 235 | 14mm | Định dạng lớn, đa năng |
| F290 | Sợi quang / CO₂ | 250×250 | 290 | 270 | 15mm | Đánh dấu và cắt khổ lớn |
| F330 | CO₂/ Sợi quang | 300×300 | 330 | 305 | 18mm | Cắt quảng cáo khổ lớn |
| F420 | CO₂ | 400×400 | 420 | 390 | 20mm | Vải/da khổ lớn |
