Máy đo điện kế laser
Máy đo điện kế laser

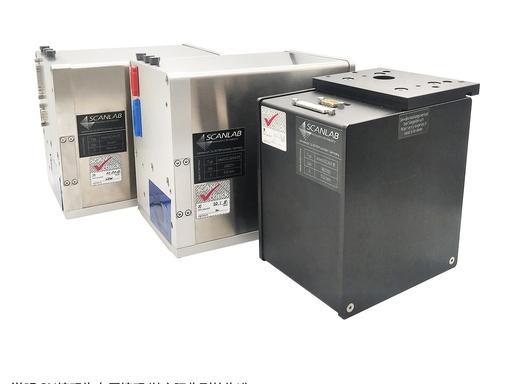

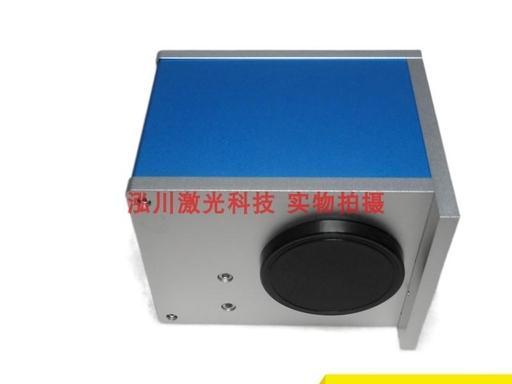

Bộ quét điện kế laser (còn được gọi là bộ quét điện kế / Galvo Scanner) là thành phần điều khiển cốt lõi trong thiết bị đánh dấu, hàn và khắc laser, chịu trách nhiệm điều khiển sự lệch hướng tốc độ cao và định vị chính xác của chùm tia laser.
- Lợi thế sản phẩm
- Thông số chi tiết
Lợi thế sản phẩm
Tích hợp nhiều tính năng trong một sản phẩm, mang lại nhiều giá trị hơn cho khách hàng
Bốn ưu điểm công nghệ cốt lõi, định nghĩa lại chuẩn mực gia công
1. Định vị chính xác cấp độ micromet, sai số gần bằng không: Sử dụng nền tảng điều khiển vòng kín hoàn toàn kỹ thuật số và bộ mã hóa độ phân giải cao, độ lặp lại của định vị thấp tới ±3μrad, và sai số nhất quán tiêu điểm trong mặt phẳng quét là <2μm, giải quyết hoàn hảo điểm yếu của sai lệch gia công trong các đồ họa phức tạp và các chi tiết siêu nhỏ. Kết hợp với công nghệ hiệu chỉnh gương phẳng F-theta, độ chính xác gia công được duy trì nhất quán từ rìa đến tâm, đảm bảo sự tiếp đất chính xác của mọi quỹ đạo laser.
2. Phản hồi tốc độ cực cao, hiệu suất tăng hơn 35%: Được trang bị động cơ servo tốc độ cao quán tính thấp và thuật toán điều khiển tự phát triển, tốc độ di chuyển ở chế độ đánh dấu vượt quá 18m/s, và vận tốc góc ở chế độ nhảy đạt 191rad/s, cải thiện hiệu suất gia công hơn 35% so với gia công bằng gương điện kế truyền thống. Dù là khắc dấu liên tục, cắt bay hay hàn đa điểm, máy đều có thể thực hiện chuyển đổi quỹ đạo không độ trễ, đáp ứng nhu cầu sản xuất hàng loạt quy mô lớn. 3. Khả năng thích ứng thông minh toàn diện, tương thích tối đa
• Hỗ trợ giao thức kỹ thuật số XY2-100/XY3-100 và giao diện mạng RS485/, tương thích với các hệ thống điều khiển laser phổ biến, cắm và chạy giúp giảm ngưỡng tích hợp;
• Thuật toán thích ứng tham số tích hợp, hỗ trợ nâng cấp firmware trực tuyến và nhập/xuất tệp cấu hình, cải thiện hiệu quả gỡ lỗi lên 50%;
• Chức năng liên kết định vị trực quan tùy chọn và điều khiển thời gian PSO cho phép bù động trong quá trình gia công, thích ứng với các chi tiết có hình dạng bất thường và các kịch bản gia công vi mô độ chính xác cao.
4. Độ ổn định và độ bền cấp công nghiệp, giảm đáng kể chi phí bảo trì
• Thiết kế vỏ kín hoàn toàn bằng kim loại, chống bụi, chống ẩm và chống nhiễu điện từ, thích ứng với các điều kiện làm việc phức tạp như nhiệt độ cao và mức độ bụi cao trong xưởng; Các thấu kính lõi sử dụng các vật liệu đặc biệt như thạch anh/selenua kẽm + lớp phủ phản xạ cao, được tối ưu hóa cho các bước sóng khác nhau, với tuổi thọ vượt quá 15.000 giờ; hoạt động liên tục 24/7 mà không gặp sự cố, thời gian ngừng hoạt động để bảo trì được kiểm soát trong vòng 4 giờ, giảm đáng kể nguy cơ gián đoạn sản xuất.
Thông số chi tiết
Tối ưu và đổi mới, mang đến sản phẩm nhanh hơn, ổn định hơn, an tâm hơn
| Hạng mục | Máy đo điện kế laser sợi quang (1064nm) | Điện kế ánh sáng xanh (532nm) | Điện kế tia cực tím (355nm) | Máy đo điện kế laser CO₂ (10,6μm) |
|---|---|---|---|---|
| Bước sóng áp dụng | Tia hồng ngoại 1064nm | ánh sáng xanh lục 532nm | tia cực tím 355nm | 10,6μm hồng ngoại xa |
| Khẩu độ điểm chung | 10mm、12mm、14mm、20mm | 10mm、12mm | 8mm、10mm、12mm | 10mm、12mm、14mm、20mm |
| Vật liệu thấu kính | Lớp nền thạch anh + màng phản xạ cao | Kính quang học/thạch anh độ chính xác cao | Thạch anh UV đặc biệt + màng cứng | Kẽm selenua (ZnSe) / Silicon (Si) |
| Loại điều khiển | Điện kế kỹ thuật số (XY2-100) là thành phần chính. | Điện kế kỹ thuật số | Điện kế kỹ thuật số độ chính xác cao | Cả phiên bản kỹ thuật số và analog đều có sẵn. |
| Phương pháp làm mát | Làm mát bằng không khí công suất thấp, làm mát bằng nước công suất cao | Hầu hết được làm mát bằng nước. | Đa phần sử dụng hệ thống làm mát bằng nước, với yêu cầu tản nhiệt cao. | Làm mát bằng không khí / Làm mát bằng nước |
| Ứng dụng chính | Khắc dấu kim loại, khắc phần cứng, làm khuôn, cắt | Khắc trên kính, khắc bên trong pha lê, đánh dấu chính xác | Nhựa, mạch in, thủy tinh, vật tư y tế, khắc dấu chính xác | Acrylic, da, gỗ, vải, khắc và cắt quảng cáo |
| Đặc trưng | Khả năng chịu tải cao, bền bỉ và tiết kiệm chi phí. | Độ chính xác cao và tác động nhiệt thấp | Độ chính xác cực cao, gia công nguội, không bị ố vàng hay đen. | Thích hợp cho các vật liệu phi kim loại, với dải công suất rộng. |
| Nguyên nhân gây hư hỏng | Vết dầu mỡ, bụi bẩn, vết cháy do điện cao thế | Lớp màng này rất mỏng manh và dễ bị lão hóa do tia UV. | Màng này rất dễ bị oxy hóa, bám bẩn và chịu được nhiệt độ cao. | Tránh để lại vết dầu mỡ, hơi ẩm và vết xước do lau chùi. |
| Các thấu kính trường phù hợp | F160/F210/F254, v.v. | Đèn xanh chuyên dụng F160/F210 | Đèn UV chuyên dụng F100/F160/F210 | F160/F254/F290 CO₂ Chuyên dụng |
