Khớp nối mềm
Khớp nối mềm

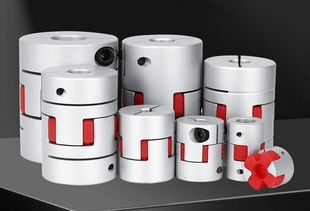

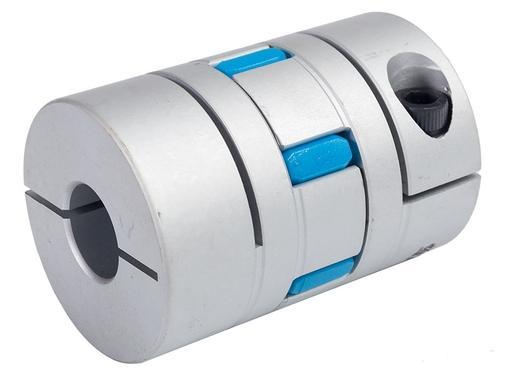

Khớp nối mềm hình hoa mai bằng hợp kim nhôm, còn được gọi là khớp nối mềm kiểu ăn khớp, là một loại khớp nối mềm được sử dụng rộng rãi trong các ứng dụng truyền động chính xác. Nó bao gồm một ống lót bằng hợp kim nhôm và một miếng đệm đàn hồi bằng polyurethane hình hoa mai, kết hợp trọng lượng nhẹ, khả năng giảm chấn và khả năng truyền động chính xác cao.
- Lợi thế sản phẩm
- Thông số chi tiết
Lợi thế sản phẩm
Tích hợp nhiều tính năng trong một sản phẩm, mang lại nhiều giá trị hơn cho khách hàng
Tính năng chính của sản phẩm
• Trọng lượng nhẹ và tốc độ cao: Được làm từ hợp kim nhôm mật độ thấp, khớp nối này nhẹ hơn khoảng 15%-20% so với khớp nối thép, có quán tính quay thấp, phù hợp với các thiết bị chính xác tốc độ cao, khởi động/dừng thường xuyên.
• Giảm chấn và bù sai lệch: Chất đàn hồi polyurethane hấp thụ rung động và va đập, đồng thời bù sai lệch lắp đặt hướng tâm, góc và trục giữa các trục, bảo vệ động cơ và ổ bi khỏi tải trọng bổ sung.
• Không cần bảo trì và tuổi thọ cao: Chất đàn hồi có khả năng chống dầu, chống mài mòn và chống lão hóa, không cần bôi trơn hoặc bảo trì. Nó có tuổi thọ cao, cách điện tuyệt vời và tương thích với các bộ truyền động biến tần.
• Độ chính xác cao và không có độ rơ: Cấu trúc tổng thể không có độ rơ, đảm bảo phản hồi truyền động nhanh và không có độ trễ trong quá trình chuyển mạch tiến và lùi, đáp ứng các yêu cầu về độ chính xác định vị của thiết bị CNC.
• • Lắp đặt dễ dàng và khả năng thích ứng cao: Thiết kế dạng mô-đun, thông số kỹ thuật đầy đủ và đường kính cũng như chiều dài lỗ có thể tùy chỉnh giúp sản phẩm tương thích với bộ mã hóa, động cơ servo, vít me, động cơ bước và các thiết bị khác.
Thông số chi tiết
Tối ưu và đổi mới, mang đến sản phẩm nhanh hơn, ổn định hơn, an tâm hơn
| Model | Đường kính ngoài D (mm) | Tổng chiều dài L (mm) | Mô-men xoắn định mức (N・m) | Tốc độ tối đa (vòng/phút) | Đường kính trục (mm) | Ứng dụng |
|---|---|---|---|---|---|---|
| D14×L22 | 14 | 22 | 0.3~0.8 | 25000 | 3~6 | Động cơ bước, bộ mã hoá |
| D19×L25 | 19 | 25 | 0.8~2.0 | 22000 | 3~8 | Động cơ servo nhỏ, truyền động vít me bi |
| D20×L30 | 20 | 30 | 1.5~3.0 | 20000 | 4~10 | Động cơ bước, trục chính máy khắc |
| D25×L30 | 25 | 30 | 3.0~6.0 | 18000 | 5~12 | Máy CNC, Máy tự động hoá |
| D30×L40 | 30 | 40 | 6.0~12 | 16000 | 6~14 | Động cơ servo |
| D32×L40 | 32 | 40 | 8.0~16 | 15000 | 6~16 | Máy đóng gói, dây chuyền sản xuất tự động |
| D40×L50 | 40 | 50 | 15~30 | 13000 | 8~20 | Robot công nghiệp, bộ truyền động vítme |
| D55×L70 | 55 | 70 | 40~80 | 10000 | 10~25 | Động cơ servo cỡ trung bình, thiết bị tự động hóa hạng nặng |
