cơ cấu kẹp xoay

cơ cấu kẹp xoay

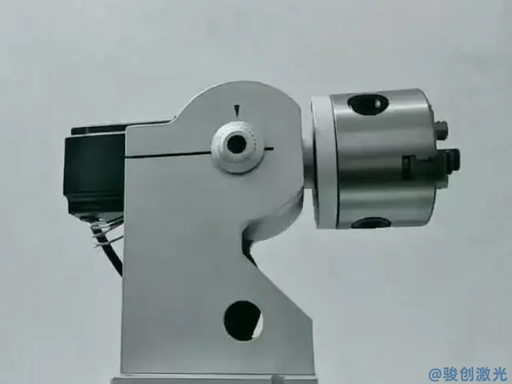

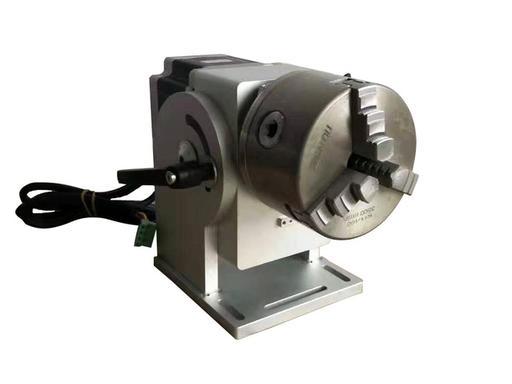

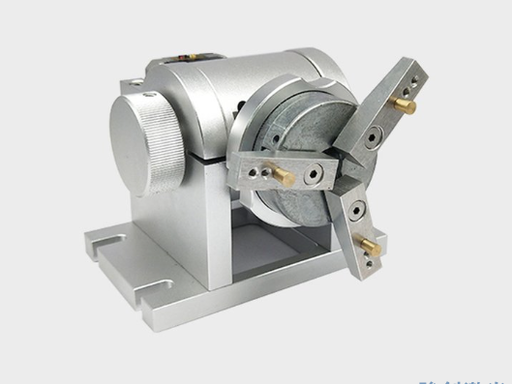

Trục quay kiểu mâm cặp ba chấu (còn gọi là đồ gá quay/bàn quay) được thiết kế đặc biệt cho việc đánh dấu/khắc laser, khắc laser, thiết bị hàn/cắt là một phụ kiện dụng cụ đặc biệt dùng để đánh dấu/khắc theo chu vi của các chi tiết hình trụ và hình vòng, cho phép định vị chính xác 360° và gia công quay các chi tiết.

  • LOI THE SAN PHAM
  • THONG SO CHI TIET

LOI THE SAN PHAM

TICH HOP NHIEU TINH NANG TRONG MOT SAN PHAM, MANG LAI NHIEU GIA TRI HON CHO KHACH HANG

Cấu trúc và tính năng cốt lõi

1. Mâm cặp tự định tâm ba chấu: Cấu hình tiêu chuẩn bao gồm mâm cặp ba chấu loại 100/125, tự động định tâm và kẹp phôi. Phù hợp với các chi tiết trục tròn, hình ống và hình dạng bất thường (như bút, cốc nước, nhẫn và trục phần cứng), cung cấp phạm vi kẹp rộng và độ đồng tâm cao để ngăn ngừa sai lệch mẫu khắc.

2. Được dẫn động bởi động cơ bước/servo có hộp số: Động cơ mô-men xoắn cao tích hợp (thường là động cơ bước loại 86 với thiết kế tỷ số giảm tốc) đảm bảo quay trơn tru, độ chính xác định vị cao và hỗ trợ điều khiển vi bước. Khắc dấu chu vi không bị rung và không có bậc thang, tạo ra các mẫu đồng nhất và liên tục.

3. Giá đỡ nghiêng có thể điều chỉnh: Thân máy được làm bằng hợp kim nhôm cường độ cao với bề mặt được anot hóa để chống trầy xước và gỉ sét. Có tay cầm có thể điều chỉnh, hỗ trợ nghiêng nhiều góc để đáp ứng các yêu cầu góc khắc khác nhau. 1. Đế cũng có các lỗ lắp đặt tiêu chuẩn được khoan sẵn để dễ dàng lắp đặt trên bàn làm việc của máy khắc.

4. Dễ dàng tích hợp và khả năng tương thích cao: Giao diện đường tín hiệu điều khiển tiêu chuẩn, có thể kết nối trực tiếp với các bo mạch điều khiển máy khắc laser phổ biến (như hệ thống Golden Orange và Ruida), hỗ trợ điều khiển phần mềm trực tiếp góc quay và tốc độ, dễ dàng lắp đặt và gỡ lỗi mà không cần sửa đổi phức tạp thêm.

THONG SO CHI TIET

TOI UU VA DOI MOI, MANG DEN SAN PHAM NHANH HON, ON DINH HON, AN TAM HON

Thông sốThông số kỹ thuật chi tiết
Thông số kỹ thuật của mâm cặpMâm cặp tự định tâm ba chấu 100mm/125mm
Loại động cơ86 Động cơ bước (với tỷ số giảm tốc, ví dụ như 1:5/1:10)
Khả năng lặp lại±0.05°
Đường kính kẹp tối đa100/120mm (tùy thuộc vào loại mâm cặp)
Tải trọng tối đa5-10kg (tùy thuộc vào từng mẫu)
Thiết bị tương thíchMáy khắc laser sợi quang/CO2/UV, máy hàn laser
