Dẫn hướng tuyến tính
Dẫn hướng tuyến tính

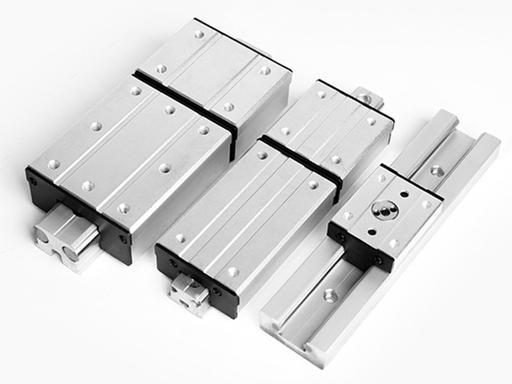

Ray dẫn hướng tuyến tính (còn được gọi là thanh dẫn hướng/ray trượt) là thành phần cốt lõi để đạt được chuyển động tịnh tiến tuyến tính chính xác cao trong tự động hóa công nghiệp. Thông qua sự lăn tuần hoàn của các phần tử lăn (bi/con lăn), ma sát trượt được chuyển đổi thành ma sát lăn, cho phép các bộ phận chuyển động chạy chính xác, với lực cản thấp và ổn định dọc theo ray dẫn hướng. Chúng được sử dụng rộng rãi trong máy công cụ CNC, thiết bị bán dẫn, dây chuyền sản xuất tự động, dụng cụ y tế, robot và các ứng dụng khác.
- Lợi thế sản phẩm
- Thông số chi tiết
Lợi thế sản phẩm
Tích hợp nhiều tính năng trong một sản phẩm, mang lại nhiều giá trị hơn cho khách hàng
Phân loại phổ biến của ray dẫn hướng tuyến tính
1. Ray dẫn hướng tuyến tính bi (Phổ biến nhất): Tải trọng trung bình, độ chính xác cao, ma sát thấp, tốc độ cao. Ứng dụng chính trong thiết bị tự động hóa, máy công cụ, thiết bị 3C và cánh tay robot.
2. Ray dẫn hướng tuyến tính con lăn (Tải trọng nặng): Tiếp xúc con lăn, khả năng chịu tải cao, độ cứng cao, khả năng chống va đập. Thích hợp cho máy công cụ tải nặng, máy phay giàn, máy ép phun và máy ép.

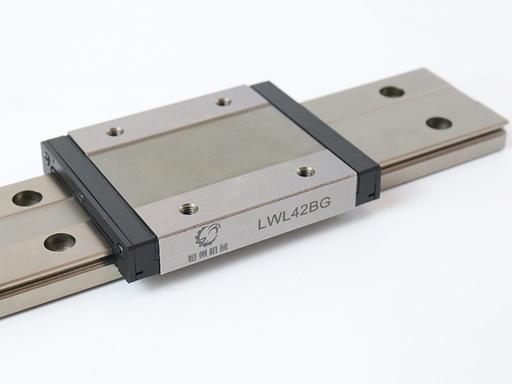

3. Ray dẫn hướng tuyến tính thu nhỏ (Độ chính xác nhỏ): Kích thước nhỏ, trọng lượng nhẹ, độ chính xác cao. Thích hợp cho thiết bị y tế, dụng cụ thử nghiệm, máy in và các mô-đun nhỏ.
4. Ray dẫn hướng vuông/có mặt bích (Dựa trên hình dạng con trượt): Con trượt kiểu mặt bích: Diện tích lắp đặt lớn, độ cứng tốt. Con trượt vuông: Kích thước nhỏ, tiết kiệm không gian.
5. Lắp ráp cao/Lắp ráp thấp: Lắp ráp cao: Độ cứng cao, khả năng chịu tải vuông. Lắp ráp thấp: Cấu trúc mỏng, nhỏ gọn, thích hợp cho các ứng dụng hạn chế không gian.
Thông số chi tiết
Tối ưu và đổi mới, mang đến sản phẩm nhanh hơn, ổn định hơn, an tâm hơn
Ray dẫn hướng tuyến tính HIWIN: Tổng quan về mẫu mã và thông số kỹ thuật
| Dòng sản phẩm chính | Loại thanh trượt | Các mẫu thường dùng (thông số kỹ thuật: chiều rộng ray mm) | Chiều rộng ray / chiều cao ray (mm) | Khoảng chiều dài (mm) | Các tính năng chính | Ứng dụng điển hình |
|---|---|---|---|---|---|---|

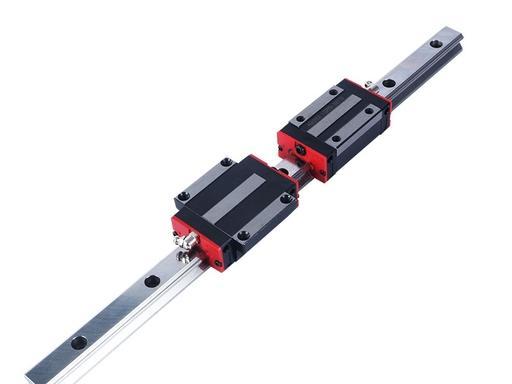

| Vòng bi HG | Loại lắp cao, thân vuông | HGH15/20/25/30/35/45 | 15/20/25/30/35/45；24/28/34/40/53 | 70–4000 (có thể tùy chỉnh) | Tiếp xúc bốn hàng, độ cứng cao, khả năng chịu tải cao | Tự động hóa phổ thông, máy laser, máy đóng gói |
| Vòng bi HG | Mặt bích lắp ráp cao | HGW15/20/25/30/35/45 | 15/20/25/30/35/45；24/28/34/40/53 | 70–4000 (có thể tùy chỉnh) | Bề mặt lắp đặt lớn và khả năng chống xoắn mạnh mẽ | Thiết bị cỡ lớn, ứng dụng có mô-men lực cao |
| EG thiết kế nhỏ gọn | Loại lắp thấp, thân vuông | EGH15/20/25/30/35 | 15/20/25/30/35；20/24/28/33/38 | 70–3000 | Mỏng, tiết kiệm không gian và tiết kiệm chi phí. | Tự động hóa tổng quát, máy laser, máy đóng gói |
| EG thiết kế nhỏ gọn | Mặt bích lắp ráp thấp | EGW15/20/25/30/35 | 15/20/25/30/35；20/24/28/33/38 | 70–3000 | Lắp đặt nhỏ gọn, độ cứng cao | Thiết bị bán dẫn, máy công cụ cỡ nhỏ |
| MG kích thước nhỏ | Loại nhỏ dạng khối vuông | MGN7/9/12/15 | 7/9/12/15；12/15/19/23 | 30–1500 | Kích thước nhỏ, độ chính xác cao, ma sát thấp. | 3C, y tế, máy in, mô-đun siêu nhỏ |
| MG kích thước nhỏ | Mặt bích thu nhỏ | MGW7/9/12/15 | 7/9/12/15；12/15/19/23 | 30–1500 | Bề mặt lắp đặt rộng, ổn định hơn. | Dụng cụ chính xác và thiết bị bán dẫn |
| RG sử dụng con lăn | Khối trượt dạng vuông, kiểu lắp cao | RGH25/30/35/45/55/65 | 25–65；34–90 | 100–4000 | Tiếp xúc con lăn, tải trọng nặng, độ cứng cực cao | Máy công cụ hạng nặng, máy ép phun, máy ép |
| RG sử dụng con lăn | Mặt bích lắp ráp cao | RGW25/30/35/45/55/65 | 25–65；34–90 | 100–4000 | Khả năng chịu tải cao và khả năng chống va đập | Cần cẩu giàn lớn và thiết bị cắt hạng nặng |
| WE bản rộng | Dạng vuông bản rộng | WE17/21/27/33 | 17/21/27/33；22/27/34/40 | 100–3000 | Diện tích tiếp xúc rộng, độ cứng cao, ma sát thấp | Dây chuyền sản xuất tự động và thiết bị ép thổi |
| QH loại giảm ồn | Dạng vuông giảm ồn | QHH15/20/25/30/35 | 15–35；24–47 | 100–3000 | Hoạt động êm ái, chống bụi và ổn định | Thiết bị y tế, phòng thí nghiệm và văn phòng |
