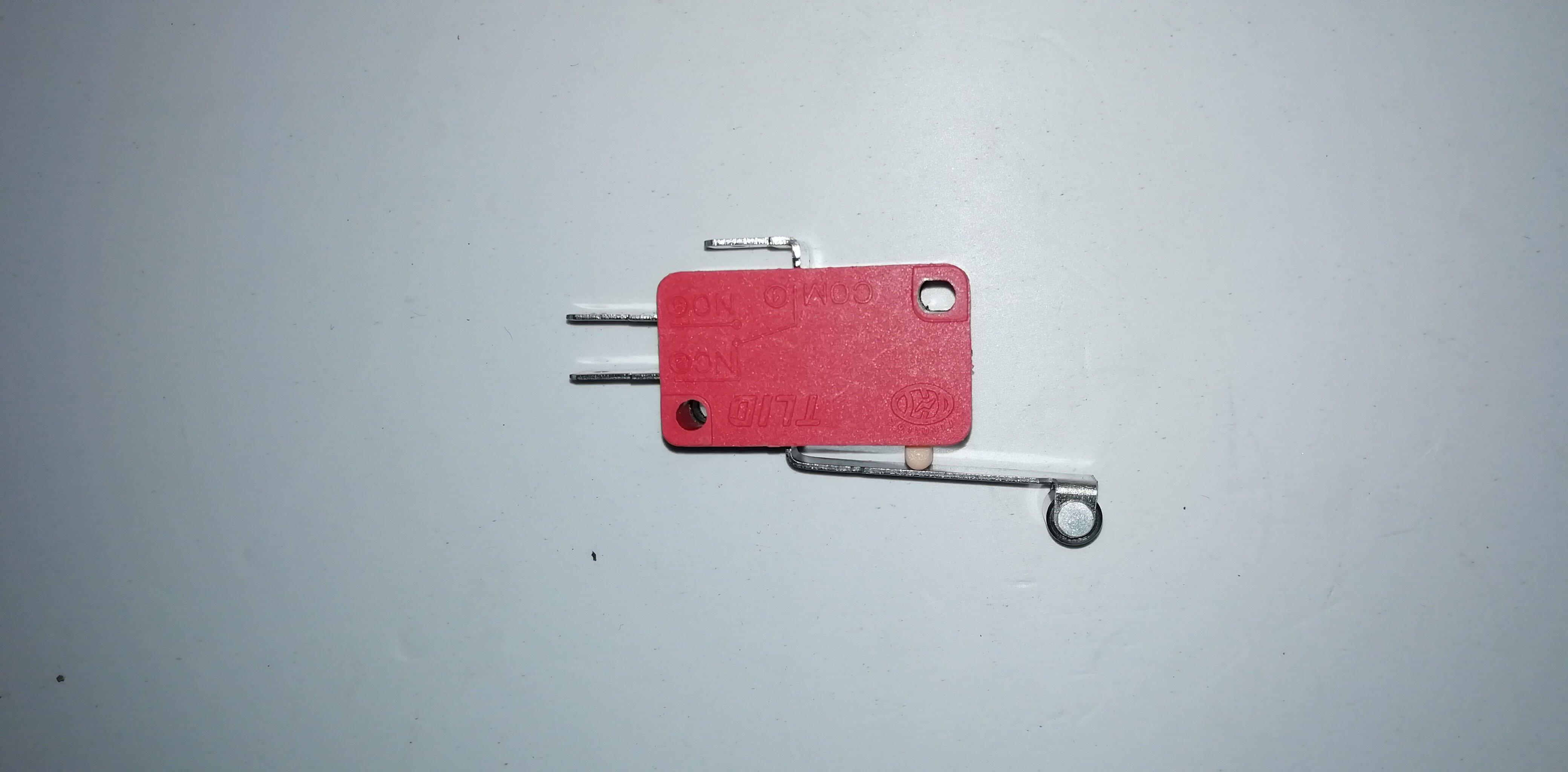

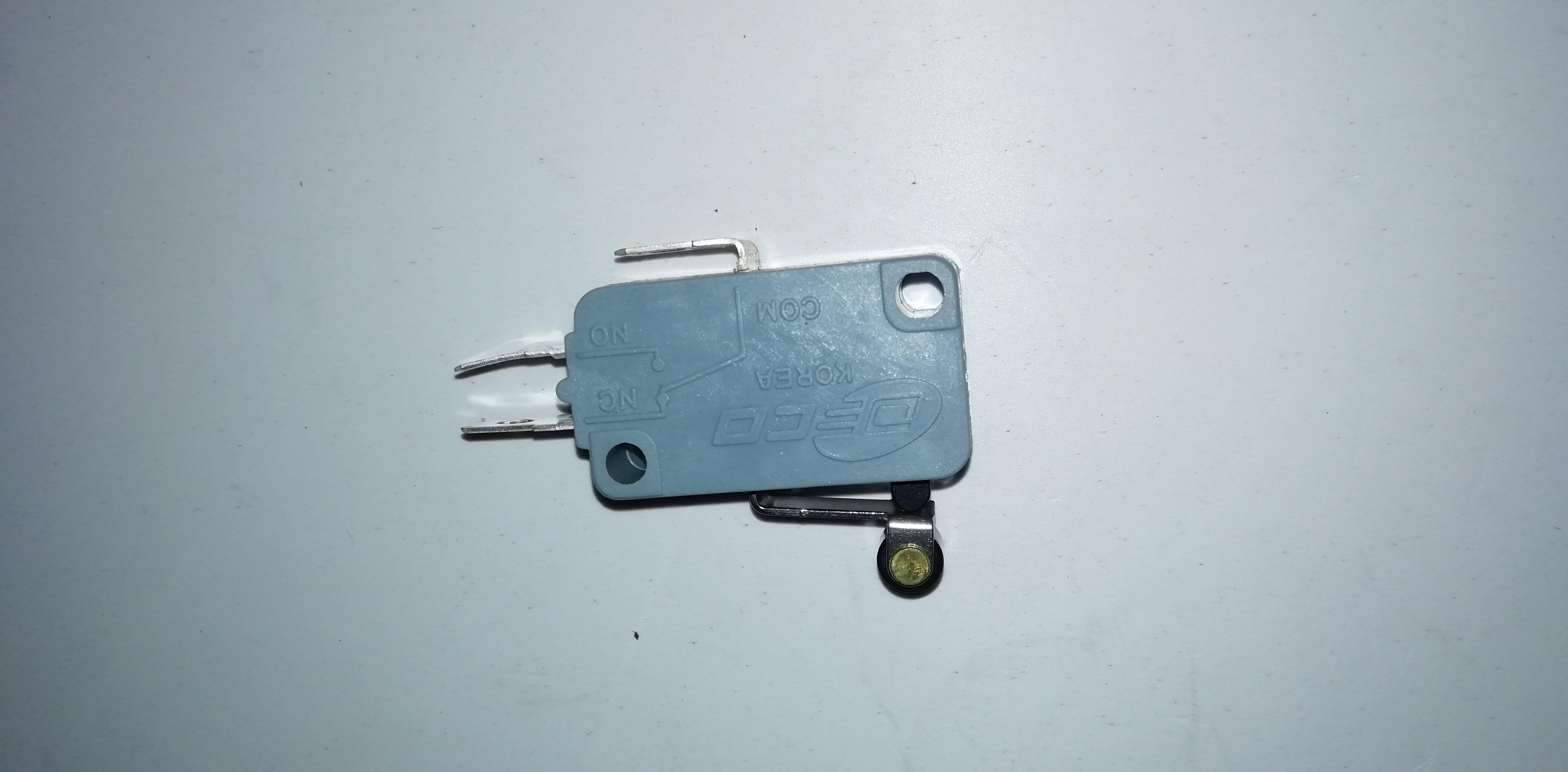

Công tắc hành trình
Công tắc hành trình
Công tắc hành trình là thiết bị điện chủ đạo được sử dụng để điều khiển chuyển động và bảo vệ hành trình của thiết bị cơ khí. Chúng thực hiện việc đóng hoặc ngắt các tiếp điểm thông qua sự va chạm của các bộ phận chuyển động cơ khí, từ đó hoàn thành các chức năng như chuyển mạch mạch, điều khiển hành trình, đảo chiều và bảo vệ an toàn. Chúng được sử dụng rộng rãi trong máy công cụ, máy nâng, dây chuyền sản xuất tự động, thiết bị vận chuyển, thang máy và các thiết bị điện cơ khác nhau.
- Lợi thế sản phẩm
- Thông số chi tiết
Lợi thế sản phẩm
Tích hợp nhiều tính năng trong một sản phẩm, mang lại nhiều giá trị hơn cho khách hàng
Sản phẩm có vỏ bọc cường độ cao và cấu trúc truyền động cơ khí chính xác, đảm bảo tiếp xúc đáng tin cậy, vận hành nhạy bén và khả năng thiết lập lại mượt mà. Sản phẩm cũng có khả năng chống rung và va đập tuyệt vời cùng tuổi thọ cơ học cao. Có nhiều tùy chọn cấu trúc, bao gồm loại tác động trực tiếp, con lăn-cần gạt và loại quay, để đáp ứng các yêu cầu khác nhau về vị trí lắp đặt và phương pháp kích hoạt. Sản phẩm cung cấp khả năng đấu dây thuận tiện, bảo vệ vượt trội và khả năng thích ứng với môi trường công nghiệp phức tạp, đảm bảo hiệu quả hoạt động an toàn của thiết bị và ngăn ngừa hư hỏng do quá tải. Đây là một thành phần điều khiển cơ bản không thể thiếu trong hệ thống điều khiển tự động hóa và an toàn điện.
Thông số chi tiết
Tối ưu và đổi mới, mang đến sản phẩm nhanh hơn, ổn định hơn, an tâm hơn
Thích hợp cho các công tắc giới hạn cơ khí (chẳng hạn như các loại đa năng từ Delixi, Chint, Omron, v.v.)
| Thông số | Thông số kỹ thuật và hướng dẫn chung |
|---|---|
| Điện áp cách điện định mức Ui | AC 380V / DC 220V |
| Dòng điện phát nhiệt định mức Ithi | 10A / 16A (10A phổ biến hơn) |
| Dòng điện hoạt động định mức Ie | AC-15：3A/220V、6A/380V DC-13：0.3A/220V、0.6A/110V |
| Dạng tiếp điểm | Một mở và một đóng (1NO + 1NC), hai mở và hai đóng (2NO + 2NC) |
| Hành trình hoạt động | 0,5–8 mm (tùy thuộc vào cấu trúc) |
| Hành trình quá giới hạn | 2～15mm |
| Tần suất thao tác | Loại cơ khí: 120–180 lần/phút |
| Cấp độ bảo vệ | IP40, IP54, IP65 (chống nước và chống dầu) |
| Tuổi thọ cơ khí | 100.000 đến 1.000.000 lần |
| Tuổi thọ điện | 100.000 đến 500.000 lần |
| Cách đưa về trạng thái ban đầu | Tự động thiết lập lại, không tự động thiết lập lại; cấu trúc đầu: tác động trực tiếp, tác động trực tiếp bằng con lăn, bánh đơn. |
| Phương pháp đấu dây | Đấu dây bằng vít(terminal), cắm giắc |
| Phương thức lắp đặt | Cố định bằng vít, lắp đặt giá đỡ |
| Nhiệt độ môi trường làm việc | -25℃～+70℃ |
| Tiêu chuẩn áp dụng | GB 14048.5、IEC 60947-5-1 |
