行程开关
行程开关

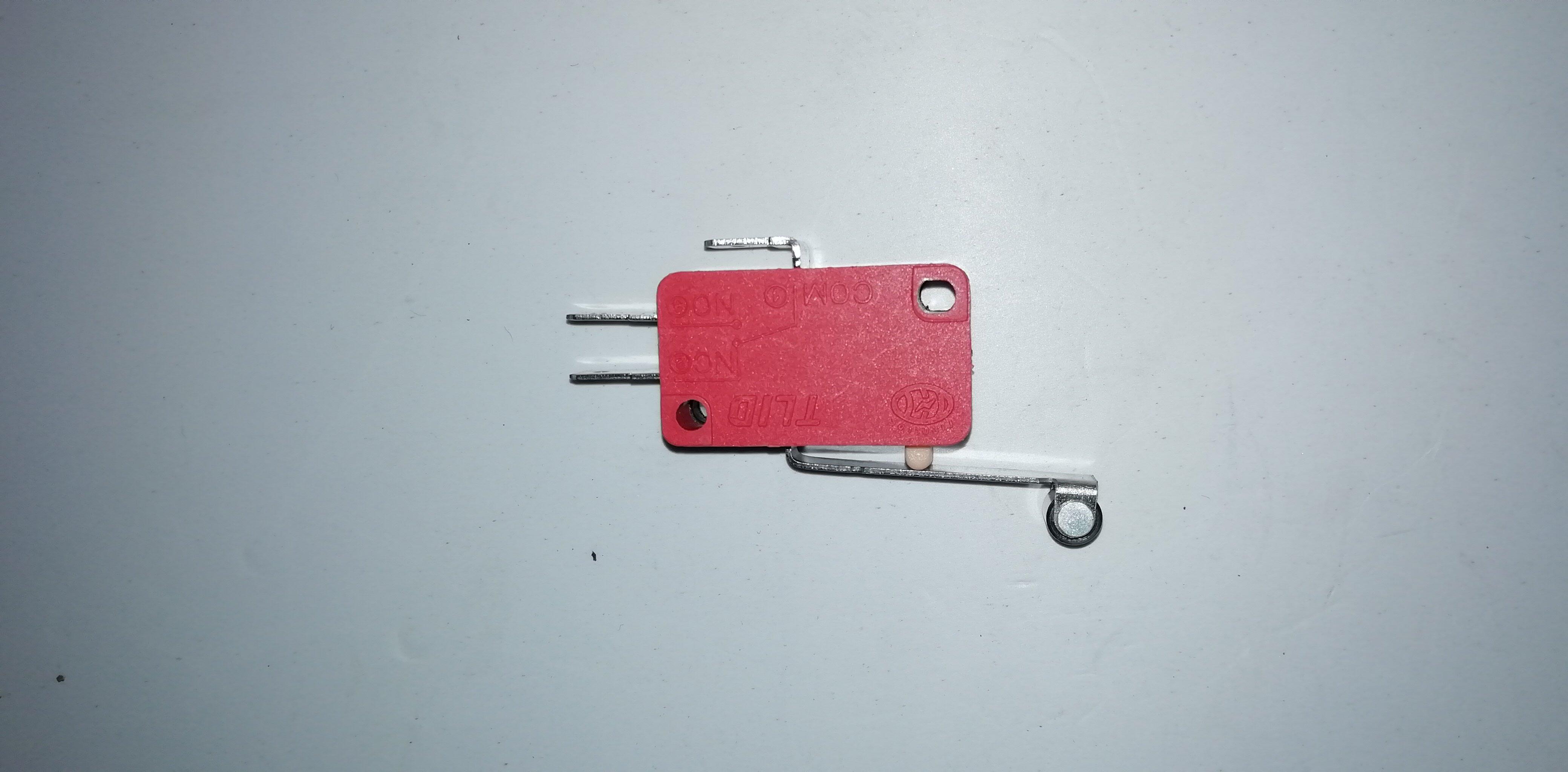

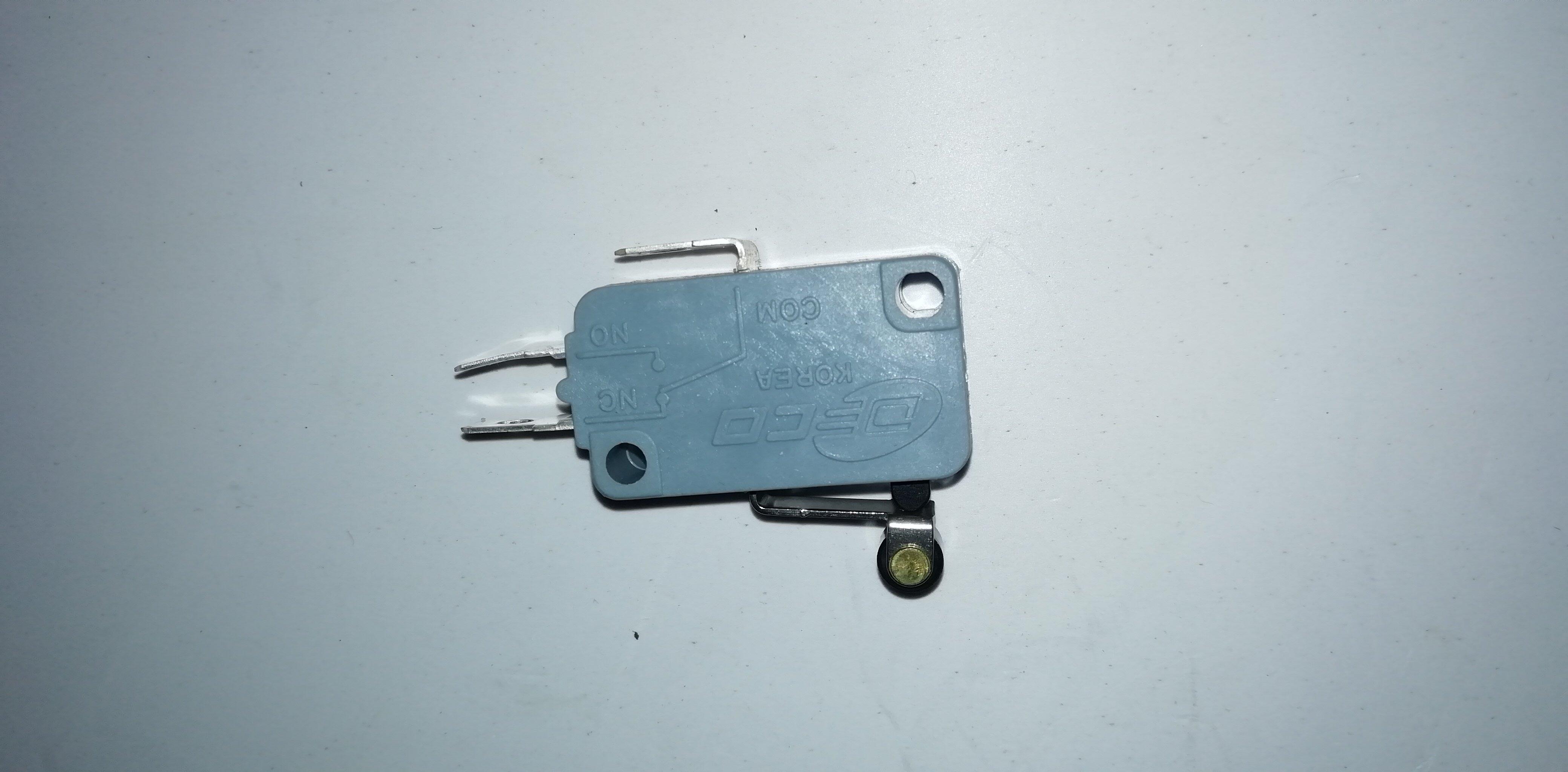

行程开关（限位开关）是一种用于控制机械设备行程与限位保护的主令电器，通过机械运动部件的碰撞实现触点的接通或分断，从而完成电路切换、限位控制、换向及安全保护等功能，广泛应用于机床、起重机械、自动化生产线、输送设备、电梯及各类电动机械装置中。
- 产品优势
- 详细参数
产品优势
集众多功能于一身，为客户创造更多价值
产品采用高强度外壳与精密机械传动结构，触点接触可靠，动作灵敏，复位顺畅，具备良好的抗震动、抗冲击性能与较长的机械寿命。多款结构形式可选，包括直动式、滚轮摆杆式、旋转式等，可满足不同安装位置与触发方式需求。接线便捷，防护性能优良，能适应工业现场复杂环境，有效保障设备运行安全，防止超行程损坏，是自动化控制与电气安全系统中不可或缺的基础控制元件。
详细参数
优化创新，让产品，更快，更稳定，更放心
适用于机械式行程开关 / 限位开关（如德力西、正泰、欧姆龙等通用型）
| 参数项 | 常用规格与说明 |
|---|---|
| 额定绝缘电压 Ui | AC 380V / DC 220V |
| 约定发热电流 Ithi | 10A / 16A（常见为 10A） |
| 额定工作电流 Ie | AC-15：3A/220V、6A/380V DC-13：0.3A/220V、0.6A/110V |
| 触点形式 | 一开一闭 (1NO+1NC)、两开两闭 (2NO+2NC) |
| 动作行程 | 0.5～8mm（视结构不同） |
| 超行程 | 2～15mm |
| 操作频率 | 机械型：120～180 次 / 分钟 |
| 防护等级 | IP40、IP54、IP65（防水防油型） |
| 机械寿命 | 10 万～100 万次 |
| 电气寿命 | 10 万～50 万次 |
| 复位方式 | 自动复位、非自动复位 头部结构 直动式、 滚轮直动式、单轮 |
| 接线方式 | 螺钉接线、插片式 |
| 安装方式 | 螺钉固定、支架安装 |
| 环境温度 | -25℃～+70℃ |
| 执行标准 | GB 14048.5、IEC 60947-5-1 |
