直线导轨
直线导轨

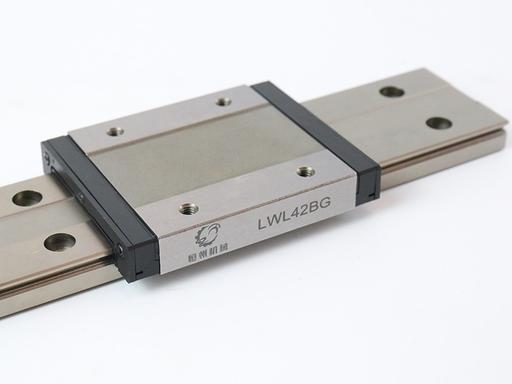

直线导轨（又称线性导轨 / 滑轨）是工业自动化中实现高精度直线往复运动的核心基础件，通过滚动体（滚珠 / 滚柱）的循环滚动，将滑动摩擦转化为滚动摩擦，使运动部件沿导轨精准、低阻、稳定运行，广泛应用于数控机床、半导体设备、自动化产线、医疗仪器、机器人等场景
- 产品优势
- 详细参数
产品优势
集众多功能于一身，为客户创造更多价值

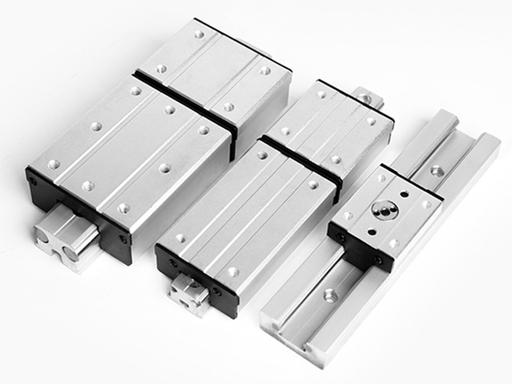

直线导轨常用分类
- 滚珠线性导轨（最通用） 负载适中、精度高、摩擦小、速度快 自动化设备、机床、3C 设备、机械手主流
- 滚柱直线导轨（重载型） 滚柱接触，承载大、刚性强、耐冲击 重型机床、龙门、注塑机、压力机
- 微型直线导轨（小型精密） 体积小、轻量化、高精度 医疗设备、检测仪器、打印机、小型模组
- 方轨 / 法兰轨（按滑块外形分） 法兰型滑块：安装面积大，刚性好 方形滑块：体积小，节省空间
- 高组装 / 低组装 高组装：高刚性、四方等载荷 低组装：薄型、矮结构，适合空间受限
详细参数
优化创新，让产品，更快，更稳定，更放心

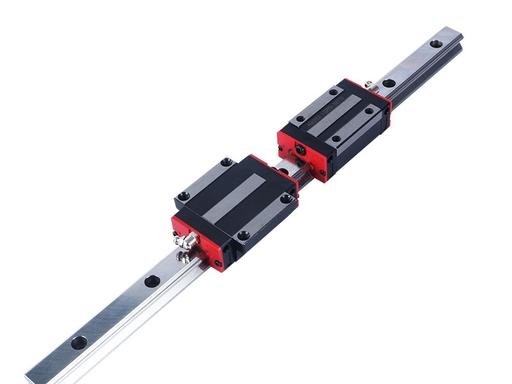

上银（HIWIN）直线导轨：型号与规格总览
| 系列大类 | 滑块类型 | 常用型号（规格：轨宽 mm） | 轨宽 / 轨高（mm） | 长度范围（mm） | 核心特性 | 典型应用 |
|---|---|---|---|---|---|---|
| HG 滚珠 | 高组装方形 | HGH15/20/25/30/35/45 | 15/20/25/30/35/45；24/28/34/40/53 | 70–4000（可定制） | 四列式接触、高刚性、高负载 | 通用自动化、激光机、包装机 |
| HG 滚珠 | 高组装法兰 | HGW15/20/25/30/35/45 | 15/20/25/30/35/45；24/28/34/40/53 | 70–4000（可定制） | 安装面大、抗扭强 | 大型设备、高力矩场景 |
| EG 低组装 | 低组装方形 | EGH15/20/25/30/35 | 15/20/25/30/35；20/24/28/33/38 | 70–3000 | 薄型、省空间、经济款 | 通用自动化、激光机、包装机 |
| EG 低组装 | 低组装法兰 | EGW15/20/25/30/35 | 15/20/25/30/35；20/24/28/33/38 | 70–3000 | 紧凑安装、高刚性 | 半导体设备、小型机床 |
| MG 微型 | 微型方形 | MGN7/9/12/15 | 7/9/12/15；12/15/19/23 | 30–1500 | 体积小、高精度、低摩擦 | 3C、医疗、打印机、微型模组 |
| MG 微型 | 微型法兰 | MGW7/9/12/15 | 7/9/12/15；12/15/19/23 | 30–1500 | 宽安装面、更稳定 | 精密仪器、半导体设备 |
| RG 滚柱 | 高组装方形 | RGH25/30/35/45/55/65 | 25–65；34–90 | 100–4000 | 滚柱接触、重载、超高刚性 | 重型机床、注塑机、压力机 |
| RG 滚柱 | 高组装法兰 | RGW25/30/35/45/55/65 | 25–65；34–90 | 100–4000 | 大负载、抗冲击 | 大型龙门、重切削设备 |
| WE 宽轨 | 宽幅方形 | WE17/21/27/33 | 17/21/27/33；22/27/34/40 | 100–3000 | 宽接触、高刚性、低摩擦 | 自动化产线、吹瓶设备 |
| QH 静音 | 静音方形 | QHH15/20/25/30/35 | 15–35；24–47 | 100–3000 | 低噪音、防尘、平稳运行 | 医疗、实验室、办公设备 |
