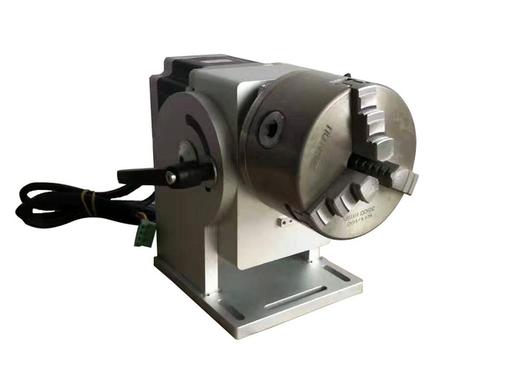

一款专为激光打标、激光雕刻、焊接 / 切割设备设计的三爪卡盘式旋转轴（也叫旋转夹具 / 旋转台），是圆柱、圆环类工件圆周打标 / 雕刻的专用工装配件，能实现工件 360° 精准分度与旋转加工。
- 产品优势
- 详细参数
产品优势
集众多功能于一身，为客户创造更多价值
核心结构与特点

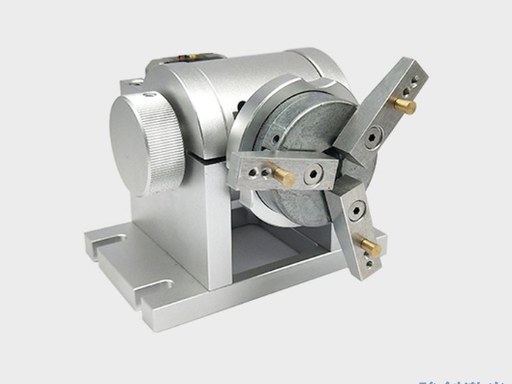

- 三爪自定心卡盘标配 100/125 型三爪卡盘，可自动定心夹持工件，适配圆形、管状、异形轴类零件（如钢笔、水杯、戒指、五金轴件），夹持范围广、同心度高，避免打标图案偏移。
- 带减速步进 / 伺服电机驱动内置高扭矩电机（常见为 86 型步进电机，带减速比设计），旋转平稳、定位精度高，支持细分控制，圆周打标无抖动、无丢步，图案均匀连贯。

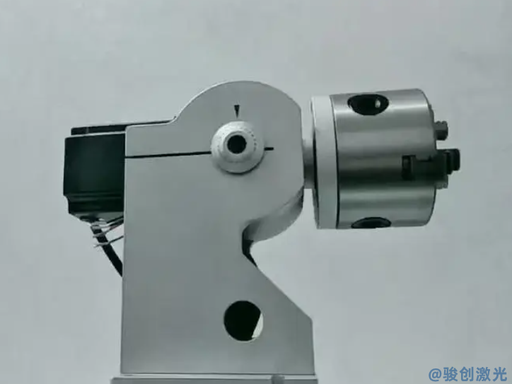

- 可调式倾斜支架机身采用高强度铝合金材质，表面氧化处理防刮防锈；带可调节手柄，支持多角度倾斜固定，可适配不同打标角度需求，同时底座预留标准安装孔，方便固定在打标机工作台面。
- 易集成、兼容性强标配控制信号线接口，可直接对接主流激光打标机控制卡（如金橙子、睿达系统），支持软件直接控制旋转角度与速度，安装调试简单，无需额外复杂改装。
详细参数
优化创新，让产品，更快，更稳定，更放心
| 参数项 | 规格详情 |
|---|---|
| 卡盘规格 | 100mm/125mm 三爪自定心卡盘 |
| 电机类型 | 86 步进电机（带减速比，如 1:5/1:10） |
| 重复定位精度 | ±0.05° |
| 最大夹持直径 | 100/120mm（依卡盘型号） |
| 最大负载 | 5-10kg（依型号） |
| 适配设备 | 光纤 / CO2 / 紫外激光打标机、激光焊接机 |
