铝合金梅花联轴器
铝合金梅花联轴器

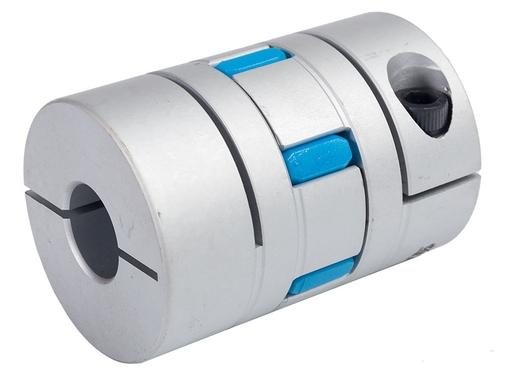

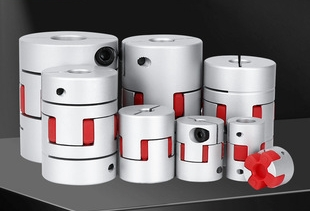

铝合金梅花联轴器，也叫爪式弹性联轴器，是一种广泛应用于精密传动场景的弹性联轴器，由铝合金轴套与梅花形聚氨酯弹性垫组合而成，兼具轻量化、减震补偿与高精度传动能力。
- 产品优势
- 详细参数
产品优势
集众多功能于一身，为客户创造更多价值
核心产品特点
- 轻量化高转速：铝合金材质密度低，相比钢制联轴器重量可减轻约 15%-20%，转动惯量小，适合高转速、频繁启停的精密设备。
- 减震缓冲，补偿偏差：聚氨酯弹性体可吸收振动与冲击，同时补偿轴间的径向、角向和轴向安装偏差，保护电机与轴承不受额外载荷影响。
- 免维护长寿命：弹性体耐油、耐磨、耐老化，无需润滑保养，使用寿命长，电气绝缘性好，适配变频驱动设备。
- 高精度零间隙：整体结构无齿隙，传动响应快，可保证正反转切换时无回差，满足数控设备的定位精度要求。
- 安装便捷，适配性强：模块化设计，规格齐全，孔径、长度可按需定制，适配编码器、伺服电机、丝杆、步进电机等多种设备连接。
详细参数
优化创新，让产品，更快，更稳定，更放心
| 型号规格 | 外径 D (mm) | 总长 L (mm) | 额定扭矩 (N・m) | 最高转速 (r/min) | 适用轴孔范围 (mm) | 典型应用场景 |
|---|---|---|---|---|---|---|
| D14×L22 | 14 | 22 | 0.3~0.8 | 25000 | 3~6 | 编码器、微型步进电机 |
| D19×L25 | 19 | 25 | 0.8~2.0 | 22000 | 3~8 | 小型伺服、丝杆传动 |
| D20×L30 | 20 | 30 | 1.5~3.0 | 20000 | 4~10 | 步进电机、雕刻机主轴 |
| D25×L30 | 25 | 30 | 3.0~6.0 | 18000 | 5~12 | 数控设备、自动化设备 |
| D30×L40 | 30 | 40 | 6.0~12 | 16000 | 6~14 | 伺服电机、小型加工中心 |
| D32×L40 | 32 | 40 | 8.0~16 | 15000 | 6~16 | 自动化产线、包装机械 |
| D40×L50 | 40 | 50 | 15~30 | 13000 | 8~20 | 工业机器人、丝杆传动 |
| D55×L70 | 55 | 70 | 40~80 | 10000 | 10~25 | 中型伺服、重载自动化设备 |
