摆动气缸
摆动气缸

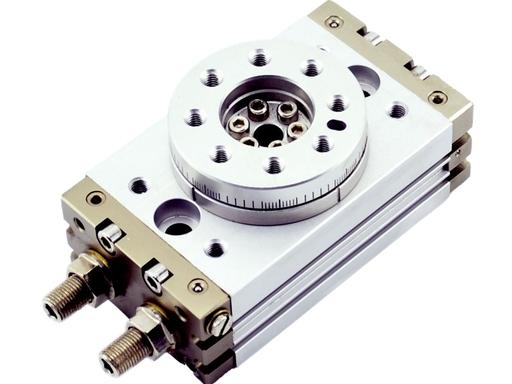

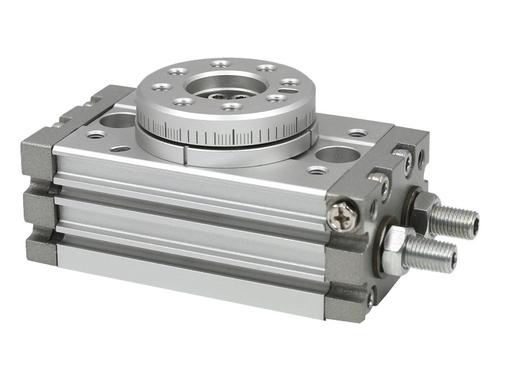

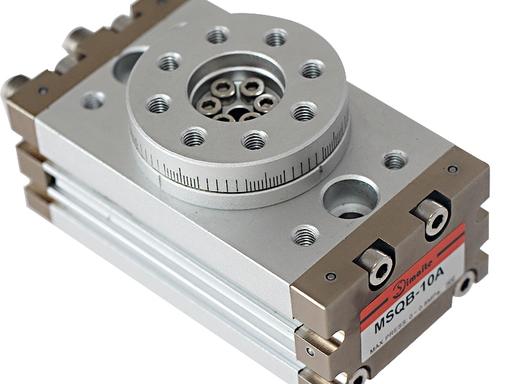

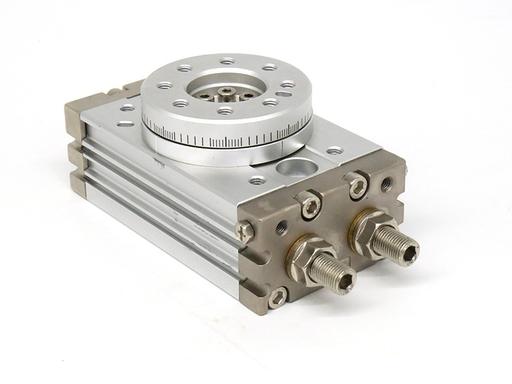

齿轮齿条式摆动气缸（也叫摆台气缸 / 旋转气缸），是用来实现有限角度旋转运动的气动执行元件，在包装、分拣、装配设备里非常常用。
- 产品优势
- 详细参数
产品优势
集众多功能于一身，为客户创造更多价值
核心特点与优势
- 精准控制旋转角度标准型号自带限位，可实现 90°/180° 固定角度旋转，部分型号可通过限位螺钉在 0~190° 内微调，定位精度高，重复性好。
- 自带法兰盘，安装负载方便顶部的法兰盘自带标准安装孔，可直接固定工装、夹具或工件，不用额外设计转接板，安装非常方便。
- 带缓冲功能，运行平稳多数型号在两端都带可调缓冲螺钉，能吸收终端冲击，减少震动和噪音，保护负载和设备。
- 结构紧凑，节省空间相比用直线气缸 + 连杆机构实现旋转，摆动气缸体积更小、集成度更高，安装空间需求更小。
- 适配自动化控制可安装磁性开关，实现到位信号反馈，轻松接入 PLC 控制，实现自动化换向、翻转动作。
详细参数
优化创新，让产品，更快，更稳定，更放心
| 型号 | 缸径 (mm) | 旋转角度 | 理论扭矩 (N・m @0.5MPa) | 允许惯量 (kg・m²) | 重复定位精度 | 气口规格 | 缓冲形式 |
|---|---|---|---|---|---|---|---|
| MSQB10 | 10 | 90°/180° | 0.4 | 1×10⁻⁵ | ±0.1° | M5 | 可调橡胶缓冲 |
| MSQB20 | 20 | 90°/180° | 1.5 | 5×10⁻⁵ | ±0.1° | G1/8 | 可调橡胶缓冲 |
| MSQB30 | 30 | 90°/180° | 3.8 | 2×10⁻⁴ | ±0.1° | G1/8 | 可调橡胶缓冲 |
| MSQB50 | 50 | 90°/180° | 11 | 1×10⁻³ | ±0.1° | G1/4 | 可调橡胶缓冲 |
| MSQB70 | 70 | 90°/180° | 25 | 3×10⁻³ | ±0.1° | G1/4 | 可调橡胶缓冲 |
| MSQB100 | 100 | 90°/180° | 50 | 1×10⁻² | ±0.1° | G3/8 | 可调橡胶缓冲 |
